直流耦合电流探头

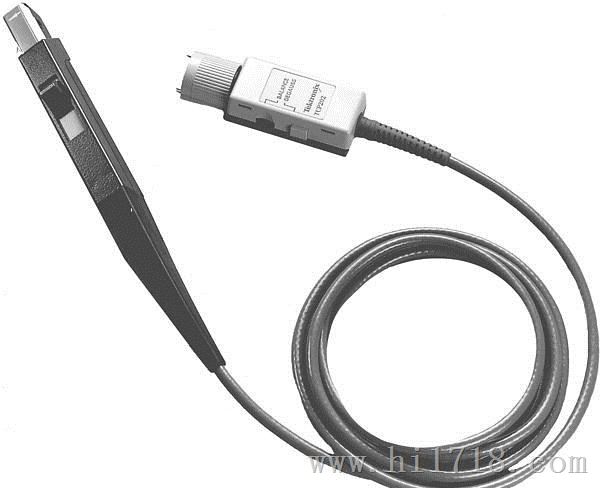

        直流耦合电流探头一种通用探头，为测量和显示电路电流而设计的，它适合于电源和电机驱动器的设计工作，也适合于器件的测试。
         与Tektronix的TDS系列示波器一起使用时，用户能够直接读出DC和AC电流测量值，可以准确地显示和记录测量结果。
　　

厂家：泰克 Tektronix

CAT I:300V UNINSULATED

15 AMP.PEAK

性能特点

●离合式铁芯结构，更易接入电路；
●能够直接测量直流、交流、交直流电流；
●TekProbeTM接口支持，TDS系列示波器提供电源、自动标定刻度、自动装载；
●符合多种安全标准：UL3111-1、CSA1010.1、EN61010-1、EN61010-2-032、IEC6010-1、IEC6010-32 。

技术参数

●上升时间：≤7.0ns；
●带宽：DC～50MHz；
●DC+AC峰值电流：15A；
●峰值脉冲电流：50A；
●最小灵敏度：10mA/div；
●AMP*Second产物（安培秒乘积）：500×10^-6
●直流误差：±1％（带探头校准器），±3％（不带探头校准器）；
●裸线电压：300V（CAT I）；
●接入电阻：0.002Ω（1KHz时），0.1Ω（5MHz时）；
●传输延时：17ns；
●导体直径：3.8mm（0.15英寸）；
●抗静电干扰：（IEC801-2）>8KV；
●物理参数：重0.19kg（0.44磅），线缆长度 2.2m（7.2英寸）；

应用领域

●兼容的示波器产品：TDS系列示波器；
●电机驱动器、逆变器、电子整流器；
●开关电源；
●航空电子

注释：
AMP*Second产物（安培秒乘积）的意义及理解。
电流探头在受到太多的电流影响时，变压器核心材料会变得饱和，变成非线性。“太多的电流”是电流的振幅和应用的时间的函数。平均振幅乘以脉宽称为AMP*Second产物（安培秒乘积）。每个电流探头都具有不同的AMP*Second产物指标。如果被测量信号没有超过这一指标，那么电压输出将呈线性。测量结果将是精确的结果。
对于电流探头，安培秒乘积指定了电流变压器磁芯的能量处理能力。如果平均电流和脉冲宽度的乘积超过额定的安培秒值，磁芯将处于饱和状态。磁芯饱和状态将导致剪切或抑制了波形发生在饱和的部分。如果安培秒乘积没有被超过，那么电流探头输出的的信号将是线性的并且测量精确。
