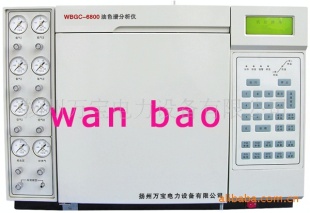

油色谱分析仪LYGC-6800

气相色谱仪说明书

目      录

1.概述

1. 1仪器工作原理

1. 2仪器技术指标

1.3仪器使用要求

2.仪器主机结构及原理

2.  1气路流量控制系统…

1. 2进样系统（汽化室）

2.  3色谱柱箱

2.  4热导池检测器（TCD）

1. 5甲烷转化器…

2.  6氢焰离子化检测器（FID）

2.  7微机温度控制、参数设置系统

3.仪器安装

3.  1气源的准备和处理

3.  2钢瓶气体减压阀安装

3.  3外气路的连接

3.  4色谱柱安装

3.  5地线连接

3.  6信号线连接

4.系统检查

4.  1气路检漏

4.  2通电前检查

5.仪器操作

5.1 气体流量调节

5.2 开机

           汽化室操作

           温度设定

5.5 TCD操作

5.6 FID操作

5.7关机

1. 样品分析技术

6.1进样基本要求

6.2进样工具

6.3定性分析

6.4定量分析

7.仪器维护保养

7.1 仪器的维护

7.2 TCD热清洗

7.3 FID清洗

7.4进样器清洗

8.常见故障及处理

8.1 热导池检测器

8.2 氢火焰离子化检测器

9.附录

9.1备件及附件清单

9.2气体流量图

9.3气路流程图（专用）

9.4分析谱图   （专用）

1.概述

感谢您们购买我公司生产的GC2010型气相色谱仪，为了保证您的正确操作和使用安全请详细阅读这本说明书。

GC2010型气相色谱仪系高性能、多用途、全新设计的实验室分析仪器。该仪器具有微机控制、中文显示设定各种控制使用参数并自动记忆、双气路双填充柱进样系统，结构简洁合理、操作方便。可灵活配置气体进样器、毛细管进样系统、热导池检测器（TCD）、双氢火焰离子化检测器（FID）及甲烷转化器。还可根据客户需要配置分析应用系统，以提高实验室的工作效率，降低操作使用成本。

1.1仪器工作原理

GC2010型气相色谱仪是以气体作为流动相（载气），当样品由微量注射器“注样”或气体进样器进样进入汽化室后，被载气携带进入填充色谱柱或毛细管色谱柱。由于样品中各组份在色谱柱中的流动相（气相）和固定相（液相或固相）间吸附力或溶解度的差异（即保留作用不同），在载气的冲洗下，各组份在两相间作反复多次分配并在柱中得到分离，随后顺序通过柱后检测器依次被检测出来，并转换为电信号送至色谱数据处理系统绘出色谱图给出定量、定性分析结果。附仪器流程图….P5   图1－1

1.2仪器技术指标

1.2.1柱箱温度指标

柱箱温度范围：室温上5℃～350℃（增量1℃）

柱箱控温精度：不大于±0.1℃（200℃ 时测）

温度梯度：    ±1％（温度范围：100℃～350℃）

1.2.2程序升温

升温阶数：5阶   时间设定：99.9（min）

升温速率：0.1～ 30℃ ／min (200℃ 以下升温速率可达40℃ ／min)

1.2.3汽化室、检测器温度指标

温度范围：室温上20℃ ～350℃（增量1℃ ） 控温精度: 不大于±0.1℃ （200℃ 时测）

1.2.4甲烷化室温度指标

温度范围：室温上30℃ ～380℃（增量1℃ ） 控温精度: 不大于±0.1℃  （200℃ 时测）

1.2.5热导检测器(TCD)

灵敏度：≥2500mv.ml/mg（苯、氢气）      噪声：≤0.02mv    漂移：≤0.2 mv／h

1.2.6氢火焰离子化检测器（FID）

检测限：M＜2×10^-11g／S（苯、二硫化碳）  噪声：≤0.02 mv  漂移：≤0.2 mv／h

1.2.7综合参数

外形尺寸: 630mm×460mm×460mm(长×高×宽)        仪器重量:    49kg

柱箱尺寸: 260mm×280mm×137mm(长×高×深)        柱间隔尺寸： 160 mm

1.2.8变压器油专用色谱主要技术参数：

一次进样，进样量为1 mL，油中最小检测浓度达到：
　　　　H2≤5μL/L O2　　N2≤25μL/L
　　　　C2H2≤0.1μL/L
　　　　CO，CO2≤2μL/L

1.3仪器使用要求

电源电压：  220V～±22V ，50Hz士0.5Hz     仪器总功率：≤2000W

环境温度:   +5℃ ～+35℃                     相对湿度:   ＜85％

注意：仪器安放场合不得有腐蚀性气体及有影响仪器正常工作的电场或磁场存在，仪器安放工作台应稳固，不得有振动。附图…P6  图1－2

2.  仪器的主机结构

   GC2010型气相色谱仪由气路流量控制系统、进样器、色谱柱箱、TCD、甲烷转化器、FID、温控及检测器电路部件等部分组成。仪器共有柱箱、进样器、TCD、FID、甲烷转化器、辅助六个加热区域。仪器左侧是流量控制部件及气路面板，左侧上方是气体进样器； 仪器中部是色谱柱箱，柱箱上方左前部是
