LD系列电磁流量计

一、技术参数

    电磁流量计是一种测量介质体积流量的感应式仪表，适用于测量电导率大于5us/cm导电液体的体积流量，可广泛用于石油、化工自来水等领域的源水、净水、污水及其它导电液体的流量计量。

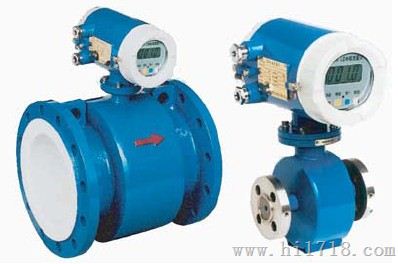

    本公司生产的一体型和分体型电磁流量计是采用隔爆设计和普通型设计。防爆标志EX为dmIIBT4.

二、技术特点

1.  测量管内无活动及阻流部件、无压力损失。

2.  测量不受液体的密度、温度、压力和电导率变化的影响。

3.  选用不同衬里材料，具有良好的耐腐蚀性和耐磨性。

4.  低频矩形波励磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠。

5.  不受流体方向影响，正反向安装均可准确计量。

6.  液晶背光汉字显示。

三、工作原理

   电磁流量计工作原理是基于法拉第电磁感应定律即：导电液体在磁场中作切割磁力线运动时，在垂直流速向量和磁场向量的方向上就会产生感应电动势。

四、技术参数

1）测量范围及精度；见表1

表1

2）连接方式：法兰连接、法兰夹装        一体型             IP65

3）外壳防护等级：     流量计      转换器    IP65

      分体型

    传感器          IP67；IP68

4）电极材料：不锈钢；含钼不锈钢；哈氏合金B、C；钛

5）公称压力；1.0; 1.6; 2.5; 4.0; 6.3; 16; 25; 32MPa

6)衬里材料：耐腐橡胶;聚氨脂;氧化铝陶瓷;氟塑料;耐温合成橡胶

7)介质温度：0-60℃;0-70℃;0-90℃;0-130℃;0-180℃

8)使用环境：温度;传感器:-25～+60℃;转换器及一体型;-10～+40℃  相对湿度:≤85%

9)工作电压:220VAC或24VDC

10)基本输出配置:电流输出4～20Ma(允许负载电阻为0～500Ω)(光电隔离)

11)”累计”值显示单位:见表2

表2
