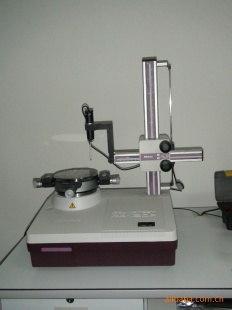

日本三丰圆度仪RA-120P

日本三丰RA-120P真圆度测量仪（电脑型）

旋转台  旋转精度*1 (0.04  6H/10000)μm,H=高度(mm)

旋转速度  6rpm

工作直径 150mm

中心范围 ±3mm

升降范围 ±1

探测直径 280mm

工件直径 440mm

工件重量 20kg

垂直圆柱 位移范围 280mm带有数显刻度 精/微进给 粗进给：约30mm/rev.微进给：约1mm/rev

测量高度(OD) 280mm

测量高度(ID) 280mm

测量深度 100m2m使用标准测头时(12AAB681)

水平支臂 位移范围 165mm

粗/微进给 精进给：约30mm/rev.微进给：约1mm/rev. *±3mm摆动

空气补给 空气压力 390kpa(4kgf/cm2)

空气消耗 45升/min

探头与测针  测量范围 ±1000μm

测量力 70至100mN(7至10gf)

测量方向 双方向切换测头

标准测头(12AAB681)  硬质合金球，1.6mm

满刻度范围(模拟指示范围)

—-  (不提供模拟仪)

数据采样点 1800点/转

可测量截面个数 不大于100

电源供给 100V-240V AC,50/60HZ

电源消耗 40VA(不含PC)

尺寸(W譊譎)  主装置 610?380?620mm

空气过滤装置 210?130?190mm

重量 主装置 40kg

空气过滤装置 2kg

标准附件

标准测头(12AAB681)辅助工件台(356038)机器盖(382951)用户手册，螺丝力，套筒扳手，扳手，电源线，地线，保险丝，软管卡子

选购配件：

1.标准半球(211-016)

2.增益调整膜(350365)

3.测量卡盘（211-031/211-032）

4.PC电脑建议配DELL

以上为东莞市三本精密仪器有限公司推荐

咨询专线0769-38852988-118分机
