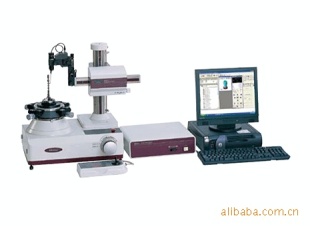

日本三丰RA-1500圆度圆柱测量仪

RA-1500圆柱度仪

◇采用先进的技术并装有可简单快速地进行调心、调水平的DAT装置
◇自动测量功能和部份圆测量功能
◇RA-1500配用了电动立柱，可确保精度（直线度）高达0.3µm/150mm
◇能进行圆柱形状分析,量测资料可保存在电脑软盘和硬盘中
◇可用螺旋扫描方式或断面测量方式对圆柱进行快速测量
◇转台由高精度空气轴承悬挂，不会因磨损而影响性能
技术参数：
旋转工作台
重复精度(径向) (0.02+6H/10000)um
重复精度(轴向) (0.02+6R/10000)um
  H为测量高度(mm),R为测量半径(mm)
转速 4,6,10rpm
工作台有效直径 150mm
调心幅度 3mm(带有D.A.T.功能)
调水平幅度 1°(带有D.A.T.功能)
测量直径 100mm
工件直径 400mm*
工件重量 10Kg

垂直轴(Z轴)
垂直移动 150mm
直线度(窄范围) 0.15um/50mm
直线度(全范围) 0.3um/150mm
与转台轴平行度 0.3um/150mm
定位速度 利用操纵杆，15mm/s(也可手动进给)
测量速度 0.5，1，2，5mm/s
检测高度 150mm(外径),150mm(内径)
检测深度 90mm

水平臂(X轴)
水平移动 75mm(包括工作台旋转中心25mm的突出量)
定位速度 利用操纵杆，8mm/s(也可手动进给)

测针和测头
测量范围 400um
测力 7-10mN
标准测头 12AAB681、硬质合金球、 1.6mm
测量方向 双方向
测头角度调整 45°(带刻度)

数据分析系统
分析软件 Roundpak
用于圆度评估的
参考圆 LSC,MZC,MIC,MCC
滤波类型 2CR-75%,2CR-50%,2CR-75%(相位校正),2CR-50%(相位校正、高斯滤波
器、滤波器关断)
截止值 15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr，50-1500upr,150-1500upr,手动设定
供气
气压 390kpa(4kgf/ )
耗气量 30L/min
电源 100V AC-240V AC,50/60Hz
*如选用测针夹钳(1211B597),则测量范围可扩展至 70mm至 220mm.
  如需进行离工作台旋转中心小于或等于20mm、离工作台面小于或等于20mm的径向测
量，则需使用附件台选件(356038)
