数字HDP松紧扭力测试仪

品牌	laikeen	型号	HDP-10.50.100
类型	数字式测力仪表	测量范围	1.5.10（N）
精度等级	±0.5%	外形尺寸	255（mm）
重量	1.2（kg）

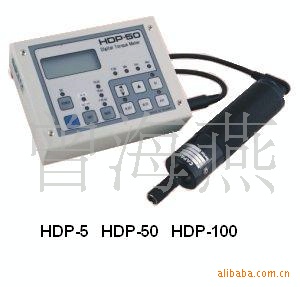

拧松紧扭力测试仪


型号：HDP5、HDP50、HDP100
    数字松紧扭力测试仪是采用主机和测试枪分体组合结构，用来测量已拧紧螺丝的旋入扭矩和旋出扭矩的测量仪器。便于检测和测量螺钉的松开或拧紧力矩的工具仪器，亦可做专用治具做其它用途。比如SMT元件的焊接的可靠性、时钟的转矩等。同样适用于各种需测量力矩的转轴、轴承、小电机等产品、卡具、治具及夹具等工具。
广泛应用在电子产品装配、五金加工、电脑、手机、电器、设备、照相机、照明、钟表、玩具、测量仪器等行业，甚至应用到军工、航天、汽车和飞机等制造业之使用。

一、HDP-5、HDP-50、HDP-100主要特点
1 操作简单，配备1.8米信号线的测试枪，直接插用Ф5厘米的批头使用，并可加外制夹具作其它用途。
2 测试数据功能：平均值和峰值、峰值等保持功能和轨迹数据；
3、自动清零功能及可设定复位归零时间。
4、自动储存记录100个测量数据、浏览、部分和全部删除。
5、自动计算平均值AVE和峰值MAX、最小值MIN等数据。
6、 并可打印平均值和峰值、峰值及现场测试曲线等测试数据。
7、扭力方向显示（顺时针、逆时针方向为“—”）。
8、测量单位转换：Kgf.cm ——  N.m
9、带蜂鸣器自动报警功能：可设定上限报警值和超本机扭力范围报警值；
10、 测试枪可以作顺时针方向和逆时针方向的测量扭力，即可作拧紧件和松开件的扭力测量。
11、 测试枪采用高精度传感器，主机使用高科技数码电路控制系统，确保测量稳定性。
12、 带有模拟信号输出口，提供多种信号应用，可进行波形观察，测量数据的记录分析。
13、无操作10分钟自动关机并数据保存和自动充电保饱控制(充满后自动关机)功能 。
14、数据输出有模拟波形信号和数字信号并可将测量数据传输到电脑（使用专用输入工具）。
15、 电源使用可充电镍氢电池供电，结构上采用高强度钢材，仪器便于携带、安装、使用。







二、HDP型扭力测试仪技术指标



指标         \        型号		HDP5	HDP50	HDP100
测定范围	N.m	0.015-0.500	0.15-5.00	0.15-10.00
	kgf.cm	0.15-5.00	1.5-50.0	1.5-100.0
	精度		±0.5%以内(F.S.)
测量方式(三种模式)		TRACK        PEAK     F.PEAK
尺寸(mm)	扭矩显示部	125x95.6x42(H)
	检测部	104(L) ×Φ21	160(L) X Φ34	106(L) ×Φ34
	检测部刀头插口	Hios4 or 1/4Hex	Hios5 or ¼ Hex	Hios4 or 1/4Hex
重量	扭矩显示部	780 g
	检测部	68 g	250 g	420 g
检测器线		1.7m (订货编号: DPC-0506)
电源 (充电时间)		1.2V NiMH X6个 2000mA (6小时以内)
充满电连续使用时间		8小时
电池寿命		约可充电500次
专用充电器		输入： AC100,120V or 220-240V
		输出：DC7.2V 300mA





三、HDP-5、HDP-50、HDP-100松紧扭力测试仪面板功能键说明: (1)POWER：电源开关：ON—电源打开 OFF—电源关闭；
(2)RESET： 复位开关：按下时清掉保持状态(PEAK)时的峰值数值，显示屏显示数值为零；
(3)ZERO•ADJ：调零旋钮：在跟踪状态无受力的情况下(TRACK)调节该旋钮使显示数值为零；
(4)CAPACITY：拨段开关:用于单位量程转换:本测试仪具有三种测试单位 ibf.in、kgf.cm、N.m；
(5)MODE： 保持/跟踪 转换开关：上面为保持状态(PEAK),锁定峰值数据；下面为跟踪状态(TRACK)，显示实时测量数据；
(6)AC ADAPTOR：充电输入孔：在电池不足状态时(显示屏出现“LOBAT”)，请插入充电器的插头，进行充电；（插孔在机壳上方）
(7)ANALOG OUTPUT：仿真信号输出孔（插孔在机壳上方） 四、HDP-5、HDP-50、HDP-100松紧扭力测试仪操作步骤在开始测量之前，确定测量仪已充足电，再打开开关。若充电不足，会在显示屏左边显示“LOBAT”，当出现“LOBAT”时，需再充电4小时以上，注意使用专用充电器。
（1）测试仪器请平稳地放在桌面上；
（2）连接信号线。一端插入到测试枪的6芯孔上，一端插入到机壳右测的信号孔上；注意：插入和拔出插头请小心用力！
（3）调整单位切换开关到测试需要的单位；
（4）开启电源开关，预热仪器5分钟，调节黑色调零旋钮，使之归零，注意在MODE 状态下的“TRACK”状态调零。
（5）选择合适的刀头（一字/十字），把刀杆前面的弹簧往后压缩，插入刀头，松开弹簧，用力拔一下刀头判断是否插紧。
（6）旋松螺丝或旋紧螺丝，记录下测试数据。可选择在TRACK状态观察实时测试数据；也可在PEAK状态下记录下峰值数据，可通过测试枪上的绿色复位按钮解除该数据，也可通过机壳面板上的复位按钮清除峰值数据。
（7）测试完毕，关掉电源，取下刀头。建议：连接枪上的一端的信号插头请勿拔下！（因为该插头很小，容易把管脚折断）  五、HDP-5
