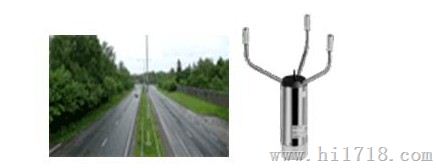

81000经济型测量三维风速超声风速仪

81000 经济型超声风速仪：

    在平静的空气中，声波的传播速度被在风方向上的空气流动所改变。如果风向和声波的传播方向相同，就会提高声波的传播速度，反之则会减小声波的速度。在一个固定的测量路径中，在不同的风速和风向上叠加而成的声波传播速度会导致不同的声波传播时间。二维超声波风传感器由4个超声波收发器组成，分为彼此垂直的两对。当开始测量时，在测量路径的四个方向上进行8组单独的测量，就可以在形成的矩形区域中获得风速的矢量值和风向的角度。

    基于声速信号的传输时间，81000型风速仪测量三维风速， 由声速的测量可获得声场温度。 综合考虑声速及风场温度后，修正其影响。

　　测量的数据由模拟电压信号或RS-232 或 RS-485 串行输出， 满足不同场合的输出格式要求。

　　操作参数可在PC 机上用终端软件编辑，简单的菜单使其非常容易，所有参数均存于非挥发的存贮器中。

　　使用UV 高稳定性耐热塑料， 不锈钢和经阳极处理的铝材使其具有超强的环境适应能力，电子线路通过接线合方便连接， 整机安装在标准1 英寸(外径34 厘米)的管子上。


技术指标：

1、风速：

范围: 0-40 m/s
分辨率: 0.1 m/s
阈值: 0.01 m/s
精度:±1 % rms ±0.05 m/s
　　 ±3 % rms (30-40 m/s)

2、风向：

风向范围: 0.0-359.9 度
仰角范围: ±60 度
分辨率: 0.1 度
精 度: ±2o (1-30 m/s)
　　　 ±3o (30-40 m/s)

3、声速：

范围: 300-400 m/s
分辨率: 0.01 m/s
精度: ±1% rms ±0.05 m/s (0-30 m/s)

4、声场温度：

范围: -50-+50oC
分辨率: 0.01oC
精度: ±2o C (0-30m/s 风速时)

5、其他：

路径柱: 10CM 高×10CM 直径的圆

采样路径: 15CM

内部采样率: 160Hz

采样输出率: 4-32 Hz (可选择)

输出格式:串行数据(可选择)
         4 个电压输出通道 0-4000mV
         RS-232 双工
         RS-485 半双工 (可总线化)

波特率: 1200-38400

电 源: 12-30 VDC, 4 watts

尺 寸: 总高 56cm 撑臂半径 17 cm

安 装: 34 cm (1) 直径的管子上

重 量: 1.7 kg (3.8lb)
