TB系列辐射表

TBQ-2总辐射表 :

    该表用来测量光谱范围为0.3-3μm的太阳总辐射，也可用来测量入射到斜面上的太阳辐射，如感应面向下可测量反射辐射，如加遮光环可测量散射辐射。因此，它可广泛应用于太阳能利用、气象、农业、建筑材料老化及大气污染等部门做太阳辐射能量的测量。

工作原理:

    该表为热电效应原理，感应元件采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，而冷结点则位于机体内，冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。为减小温度的影响则配有温度补偿线路，为了防止环境对其性能的影响，则用两层石英玻璃罩，罩是经过精密的光学冷加工磨制而成的。

技术参数:

01.灵敏度：7～14μV／w.m-2
02.响应时间：≤30秒(99％)
03.内阻：约350Ω
04.稳定性：±2％
05.余弦响应：≤±5％(太阳高度角10°时)
06.温度特性：±2％(-20℃～+40℃)
07.非线性：±2％
08.重量：2.5kg
09.测试范围：0～2000W/m2
10.信号输出：0～20mV



安装与使用:

    该表应安装在四周空旷，感应面以上没有任何障碍物的地方。然后将辐射表电缆插头正对北方，调整好水平位置，将其牢牢固定，再将总辐射表输出电缆与记录器相连接，即可观测。将电缆牢固地固定在安装架上，以减少断裂或在有风天发生间歇中断现象。

注意:

1．玻璃罩应保持清洁，要经常用软布或毛皮擦试。
2．玻璃罩不可拆卸或松动，以免影响测量精度。
3．应定期更换干燥剂，以防罩内结水。


TBD-1散射辐射表:

    总辐射中把来自太阳直射部分遮蔽后测得值为散射辐射。散射辐射是短波辐射，须用总辐射表配上有关部件加以测量。TBD—1型遮光环带与TBQ—2型总辐射表配套，可用于气象台站、科研部门连续测定天空的散射辐射强度。

工作原理:

    该表为热电效应原理，感应元件采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，而冷结点则位于机体内， 冷热接点产生温差电势。在线性范围内，输出信号与太阳辐照度成正比。为减小温度的影响则配有温度补偿线路，为了防止环境对其性能的影响，则用两层石英玻璃罩，罩是经过精密的光学冷加工磨制而成的。

技术参数:

01.灵敏度：7～14μV／w.m-2
02.响应时间：≤30秒(99％)
03.内阻：约350Ω
04.稳定性：±2％
05.余弦响应：≤±5％(太阳高度角10°时)
06.温度特性：±2％(-20℃～+40℃)
07.非线性：±2％
08.重量：2.5kg
09.测试范围：0～2000W/m2
10.信号输出：0～20mV

安装:

    散射辐射表是由TBQ一2总辐射表和TBD一1遮光环两部分组成。遮光环的作用是保证从日出到日落能连续遮住太阳直接辐射。它由遮光环圈、标尺、丝杆调整螺旋、支架、底盘组成。遮光环圈的宽度为65mm，直径为400mm，固定在标尺的丝杆调整螺旋上，标尺上刻有纬度经度与赤纬刻度。标尺与支架固定在底盘上，应根据架设地点的地理纬度而固定。总辐射表安装在支架平台上，其高度应正好使辐射感应平面(黑体)位于遮光环中心。通过调节赤纬角，可使遮光环全天遮住太阳的直接辐射。

    散射辐射表安置的条件及台架安装的要求与总辐射表相同。由于遮光环很重而且底盘较大，因此仪器安置更应牢固。 先将遮光环安装在观测台架上，遮光环的方向和水平很重要，因此，遮光环安装在台架上时必须使底盘边缘对准南北向，使仪器标尺指向正南北(遮光环丝杆调整旋钮柄朝北)。然后用螺栓将遮光环底板固定在观测支架。 根据当地的地理纬度固定标尺位置。把总辐射表水平地安装在遮光环的平台上，使输出插头朝北，其位置应正好使辐射表黑漆感应面位于遮光环中心。调好总辐射表水平并固定。将遮光环按当日的太阳赤纬调到相应的位置上，使遮光环恰好全部遮住总辐射表的感应面和玻璃罩。再把总表输出线与记录仪连接。

使用与维护:

    散射辐射表的使用与维护同总辐射表。观测散射辐射时，日出前转动丝杆、丝杆调整旋钮，将遮光环按当日赤纬调在标尺相应的位置(有时也可几天调一次)使遮光环全天遮住太阳直接辐射。每日上下午各巡视—次，检查遮光环阴影是否完全遮住仪器的感应面与玻璃罩，否则应及时调整。平时要经常保持遮光环部件的清洁和丝杆的转动灵活。发现丝杆有灰尘或转动不灵活时，尤其是风沙过后，要用汽油或酒精将丝杆擦净。较长时间不使用，应将遮光环取下或用罩盖好，以免丝杆和有关部件锈蚀。



TBQ-7总辐射表（自动站专用）:

    TBQ-7型总辐射表是我公司推出的一款新型太阳总辐射表，该表内部装有通风导流装置，使其在球形滤光罩周围形成一层动态通风带，可以阻止灰尘的侵入、凝霜及积雪对辐照度的影响，又减少了维护人员经常清洗光学玻璃的麻烦。由于通风作用使表体内外环境温度一致性好，克服温度不均造成误差，提高测试精度，故可在风雪等恶劣气候环境下连续长时间正常运行，适合自动气象站等无人值守场所使用。

技术指标:

01.灵敏度：7～14μV／W.m-2
02.响应时间：≤30秒(99％)
03.内阻：约350Ω
04.稳定性：±2％
05.余弦响应：≤±5％(太阳高度角10°时)
06.温度特性：-20℃～+70℃
07.非线性：±2％
08.信号输出：0～20mV
09.测试精度：小于2％

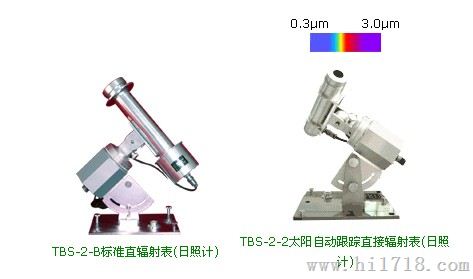

TBS-2-2太阳自动跟踪直接辐射表(日照计) :

    该表用于测量光谱范围为0.3μm-3μm的太阳直辐射量。当太阳直辐射量超过120W／m2时和日照时数记录仪连接，也可直接测量日照时数。所以该仪表可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察部门。

    日照时数定义：太阳直接辐照度达到或超过120W/m2时间段的总和，以小时为单位，取一位小数。日照时数也称实照时数。

    日照传感器主要有：直接辐射表、双金属片日照传感器与旋转式日照传感器三种。


直接辐射传感器结构图

工作原理：

    该表构造如图示，主要由光筒和自动跟踪装置组成。光筒内部由光栏、内筒、热电堆(感应面)、干燥剂筒等组成。感应部件是采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，冷结点在机体内，在线性范围内产生的温差电势与太阳直接辐照度成正比。自动跟踪装置是由底板、纬度架、电机等组成。电机是动力源，用户可根据要求选择直流电机或交流电机作为动力源。该表的跟踪精度与操作人员细心的安装和调试有密切关系，有关详细说明见产品说明书。

技术参数：

直接辐射表参数：
   01．灵敏度：7～14μV／W．m-2
   02．响应时间：≤30秒(99％)
   03．内阻：约100Ω
   04．跟踪精度：24小时小于±1°
   05．稳定性：±1％
   06．温度特性：±1％(-20℃～+40℃)
   07．重量：5kg
   08．电源电压：DC 12V±l5％    AC 220V±lO％
   09．测试精度：TBS-2-2直接辐射表±2％ TBS-2-B标准直辐射表±l％
   10．信号输出：0～20mV

日照计参数：
   01．测量范围：0～24小时
   02．精度：小于±0.1小时
   03．分辨率：0.1小时
