ZFL系列蒸发传感器

ZFL1型水面蒸发传感器：

    ZFL1型水面蒸发传感器是用于测量液面蒸发量的仪器,适用于农业、林业、气象、科研等有关部门，其工作原理采用高精度的称重原理测得蒸发皿内液体重量，再计算出液面高度。因此在多种环境下均可使用，如液体或结冰均可测量，解决了使用超声波原理测量液面高度时出现的弊病（1、结冰时测量不准，2、没有水时容易损坏传感器，3、精度低），可与自动气象站或蒸发记录仪配合使用。

技术指标：

1、口径：￠200mm
2、精度：±1％
3、测量范围：0～100mm
4、供电方式：DC 12V
5、环境温度：－40℃～＋60℃
6、温度补偿范围：－20℃～＋40℃
7、信号输出：DC 0～20mV（配变送器4～20mA）
8、输出电阻：350Ω

安装：

    蒸发传感器设置在露天空旷平坦地方，并能终日受到阳光照射，调好水平，底座用水泥固定好，观测前注入20mm（蒸发量大时可加入30mm）清水即可测量，如皿内有雨水降入时，应在观测记录时减去降雨量得该次实际蒸发量。

基本配置：

ZFL1水面蒸发传感器 1台
防禽圈 1个
鉴定合格证 1份
使用说明书 1份
连接电缆 3米

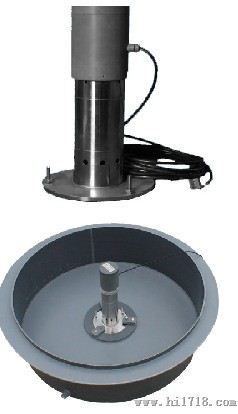

ZFL-2超声波蒸发传感器：

    ZFL-2超声波蒸发传感器是用于测量大气中一定间隔内水的蒸发量的仪器。该仪器采用美国原装进口核心部件，性能稳定，品质优良，测量精度高，可与自动气象站或蒸发数据采集器配合使用，适用与植物园、植物及种子培养单位、农业研究机构测量植物需水量及人工给水量，也适用于农业、林业、气象、科研等有关部门。

工作原理：

   由超声波传感器和不锈钢圆筒架两部分组成。根据超声波测距原理，选用高精度超声波探头，对标准蒸发皿内水面高度变化进行检测，转换成电信号输出。并且配置了PT-100温度校正部分，以保证在使用温度范围内的测量精度。

技术参数：

测量范围：0～100mm；
分 辨 率：0.1mm；
准 确 度：±1.5%(0～+50℃)
允许误差：±1.5％
满量程（工作温度0℃～＋50℃）；
线    性：0.5%；
电    源：DC 10V～15V；
电    流：10V不大于200mA 15V不大于100mA；
输    出：AG1.0  0V～5V（电流5mA） AG1.0A 0V～10V（电流10mA） AG1.0B 4mA～20mA（负载电阻500Ω）
工作温度：Timperature 0℃～＋50℃   ；
电缆长度：2米；
重    量：传感器 0.9kg； 圆筒架2.8kg；

使用方法:

    超声波传感器和不锈钢圆筒架放在蒸发槽中，安装在蒸发桶内的专用三角支架上。用三个水平调整螺钉将不锈钢筒的底座调整水平，拧紧固定螺钉。应保持不锈钢圆筒水位刻度线稍高于蒸发桶溢孔。桶内注水，使水面接近不锈钢筒的水位刻度线处。保持水面位于和刻度线之间，超声波传感器工作在两个水位刻度线之间。传感器用电缆与数据采集器相连。

仪器维护：

a）定期检查清洁传感器，发现故障时及时修复。

b）冬季结冰时该仪器不观测，应将传感器取下，妥善保管；解冻后再重新安装使用。若冬季结薄冰的台站，停用传感器，只在20时用测针进行补测。

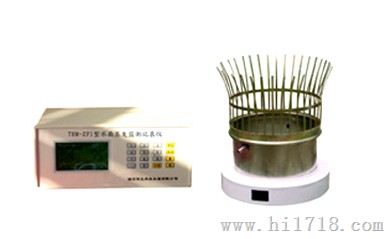

TRM-ZF1型水面蒸发监测站：

    TRM—ZF1型水面蒸发监测站根据国标GB11829-89的标准要求设计制造，可广泛适用于水文站，气象台站，农业，林业，科研教学等部门对蒸发指标的实时监测。

技术指标：

01.口 径：￠200mm
02.精 度：±1％（±0.1mm）
03.测量范围：0～100mm
04.供电方式：DC 12V
05.环境温度：－20℃～＋60℃
06.温度补偿范围：－10℃～＋40℃
07.信号输出：DC 0～20mV（配变送器4～20mA）
08.输出电阻：350Ω
09.遥测距离：小于100米
10.精度：±0.1mm
11.自动存储功能、存储容量：8000条数据
12.显示方式：大屏幕汉字液晶显示（汉字，图形，数据）。
13.显示内容：日期，时间，小时蒸发量，日蒸发量，总蒸发量。
14.通讯接口：
    标准RS232接口，与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据。
15.管理微机及软件：
    TRM—ZF1水面蒸发测试系统管理软件一套。WINDOWS98以上环境即可运行，实时显示各路数据，每隔10秒更新一次，小时整点数据自动存储（存储时间可以任易设定）与打印相连自动打印存储数据，数据存储格式，EXCEL标准格式，可供其它软件调用。

16.TRM—ZF1水面蒸发记录仪采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储正点数据3个月以上(存储时间可以设定)，工业控制标准设计，便携式防震结构，大屏幕汉字液晶显示屏(一屏显示多路监测要素,替代微机)，轻触薄膜按键。适合在恶劣工业环境使用。具有停电保护功能，当交流电停电后，由充电电池供电，可维持72小时以上,既可与微机同时监测，又可以断开微机独立监测。

17.显示方式：大屏幕液晶汉字及图形显示，一屏显示多路数据，液晶尺寸：115*65(mm)
18.仪器尺寸：340*150*300（mm）；重量：6.5Kg，金属外壳。
19.重量：6.5Kg,金属外壳。
20.为了保证系统无人自动观测，系统配有自动上水装置，可向蒸发皿内自动注水。装置由微型水泵水管，控制器，储水箱（0.5升）组成。

系统组成：

1.TRM-ZF1型水面蒸发监测记录仪 …… 一台
2.ZFL1型水面蒸发传感器 …… 一台
3.AM3型蒸发皿 …… 一台
4.连接电缆 …… 一套
5.TRM-ZF1型水面蒸发监测站软件 …… 一套
6.管理微机：586以上配置 …… （选配）
7、ZFL1-A型自动上水装置 …… （选配）
