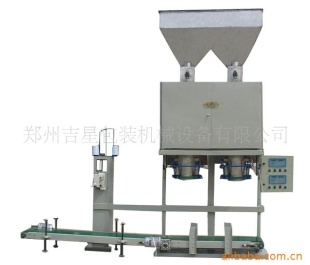

快速包装秤

品牌	吉星	整机功率	5.45（Kw）
充填速度	6-12袋每分	适用范围	25-100kg
重量	867（kg）	充填精度	0.1-0.2（%）
装箱容积	2.3*1.56*1m（L）	型号	DCS-100KGJX-DBK

DCS-50KGJX-DB1型计量包装机是我公司根据目前市场需要，研制开发的新产品，它具有结构新颖，运转平衡，造型美观，操作方便，称量准确等性能特点。

一、用途、适用范围

主要用于面粉厂、米厂、种子公司化工等进行定量包装，也可用于饲料、食品、制药等行业进行定量包装。

二、主要技术参数

1、包装重量范围：5公斤袋—50公斤袋。

2、包装数量范围每分钟3—4袋。

3、配用动力：2.2KW、380V

4、精度：3‰

三、结构及特点

主机主要有自动称量装置，输送装置，缝包装置，电脑控制四部分组成。

该产品综合吸收了同类产品的先进技术，它含了更高的科技含量，采用了分辨率高精度传感器，应用先进的电子变频调整技术，提高了测量精度。

四、设备工作原理

该产品采用三相四线制，三相380V，单相220V，50HE交流电源。

开机状态下人工套袋，是右手在套袋后上移进入行程开关，机器被触发工作，称重控制仪表将发出来袋指令，使夹袋装置夹紧纺织袋，仪表在敲定的时间（1秒）内自动测出袋重后，给料电机自动加速加料，即为快加，当敲定快加重量达到定量标准时自动变成慢加，加料电机低速运行，当加料重量达到定量标准时称量控制仪表进行合格校对后发出松夹指令，纺织袋落入输送机被运至缝口机处进行缝口，即一个周期完成。

五、机器的吊运安装：

1、在吊运过程中，一定不要传感器和称量系统受外力作用，否则易损坏传感器。

2、机器的安装：

用水平尺将机器底座校正水平，机器底座有四个孔中孔可供用户用膨胀螺栓或着普通螺栓固定之用，机器安装后必须稳固不能晃动，否则影响测重精度，接地螺栓要可靠接地。

六、开机前的准备

A、将U、V、W、N三相四线制交流电源正确按入机器电源输入端子，U、V、W为三相“火线”，N为“零线”，不得接线有误。电压范围：380V±10%、220%±10%，电源频率50HZ。

B、气源压力调整范围，一般在0.4—0.6MP之间，三联件集油怀中要有适量冬季润滑油，以用来润滑气缸。（比如缝纫机油）。

C、在称重控制状态，将空袋套在出料口上，袋上下端与传动带之间应保证有≥2cm以上距离。

七、版面说明

1、在调整时用或故障时用。

2、停止按钮

机器在工作时，需要停止时，可以在控制状态下使用显示左显示“PASS”

3、启动按钮

工作时，按下启动，显示器左显示“Add”。

4、电源开关

主要控制全部电路，打开电源将进入工作状态。

八、基本操作方法

1、开机

---------

SL822

（1）接通电源后，显示                  秒后进入工作状态。

9

放弃

启动

（2）本控制器会记忆断电前的控制状态，但上电时自动处在暂停状态（也可以设置为退出控制状态或自动连续断电前的控制状态），以等待操作者确认是否需要连续断电前的工作。确认是方法按           键，或按外部启动输入。否认的方法是          、       键。

（3）接通电源后，若能满足以下全部条件，控制器自动置零；

①断电前控制器没有处在控制状态
