Magnehelic 差压表

规格

介质：空气和不易燃的，兼容的气体（天然气可选）

外壳：铸铝外壳和透明罩，外表暗灰色涂层，通过168小时喷盐雾侵蚀试验

精度：满刻度为±2%（-0,-100PA,-125PA,10MM范围为±3%; -00,-60PA,-6MM范围为4%），整个温度范围为70℉(21.1℃)时

额定压力： -20" Hg.至15 psig. ? (-0.677 bar至 1.034 bar); MP中压可选:35 psig(2.41 bar);HP 高压可选:80 psig(5.52 bar)

过压保护：大约25 psig（1.72 bar）时,泄压塞打开，仅仅标准型差压表

温度范围：20到140℉ *（-6.67到60℃）

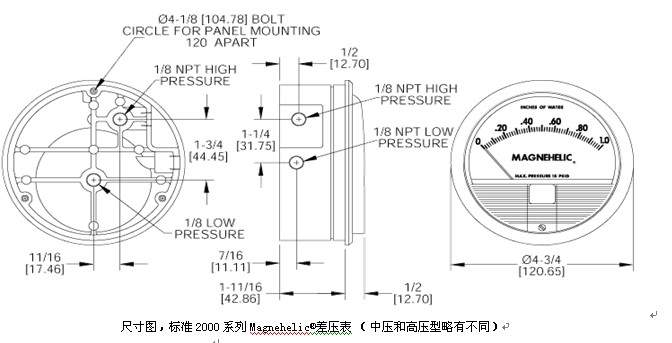

尺寸：4英寸（101.6mm）直径表盘

连接：1/8"FNPT阴螺纹，两对高低压接口 - 侧面、背面各一对。

重量： 1 lb 2 oz（510克），MP和HP重为2 lb 2 oz（963克）

标准附件：两个1/8"NPT堵头，用于堵住多余的口；两个1/8"NPT螺纹接头，用于两个高低压接口并可与橡胶和塑料管连接；三个带螺栓的埋头安装接口（安装环、按扣固定环用于替换MP和HP计上附件的三个接头）。

*. 低温型号亦可提供

?. 用于高频压力变化场合，建议用更高额定值的产品。见高压和中压型号。

Magnehelic? Differential Pressure Gage差压表适合于空气的微压差测量，它广泛应用于制药和微电子产业对环境微压差的检测显示。压差表可采用嵌入方式或悬挂式安装在洁净室的墙体外侧，无需电源，灵敏度高，测量精度较高。   是一种超低量程、廉价、结
