防爆磁敏开关
- 价 格：
- 1.00
- 型 号：
- TCK系列
防爆磁敏开关
| 品牌 | kont | 型号 | TCK系列 |
| 种类 | 磁敏 | 材料 | 金属 |
| 材料物理性质 | 磁性材料 | 材料晶体结构 | 磁敏零件 |
| 制作工艺 | 集成 | 输出信号 | 数字型 |
| 防护等级 | IP | 线性度 | 1（%F.S.） |
| 迟滞 | 1（%F.S.） | 重复性 | 1（%F.S.） |
| 灵敏度 | 1 | 漂移 | 1 |
| 分辨率 | 1 |
矿井提升机位置检测用，ＴＣＫ全系列。
应用于矿山提升机用。

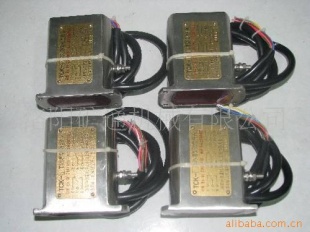

矿井提升机用防爆磁性开关，是提升机位置信号的检测元件。
型号有：TCK－1P、TCK－1T、TCK－4P等等。
TCK系列磁性开关使用说明书
一 原理
TCK系列磁性开关是非机械接触磁性接近开关。它由磁传感器和电子电路及输出开关组成。当磁性检测体永磁铁进入TCK开关磁传感器的感应区域，靠磁场作用，TCK开关动作，输出开关信号。输出信号反映检测体的位置、运动方向，作控制系统的行程控制信号。
TCK系列磁性开关有通用型和防爆特殊型两类、四种型号产品：
TCK-1型磁性开关；
TCK-2型磁性开关；
TCK-3型和TCK-4型保持式磁性开关。
TCK-1型磁性开关，当外界S极磁场作用于磁传感器时，开关动作，转换2秒。静止作用时，处于转换状态，失去磁场作用，自动复位。类似一般机械式瞬时动作型按钮开关，按压转换，释放则自动复位。
TCK-2型磁性开关，能识别磁场运动方向。磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关动作，转换2秒。静止该过零点时，处于转换状态，失去外界磁场作用，自动复位。S-N极方向磁场过零不转换。
TCK-3型和TCK-4型保持式磁性开关，其作用磁场形式不同。
TCK-3型保持式磁性开关有两个状态，能保持。当外界S极磁场自下而上作用于磁传感器时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。即使失去外界磁场作用、开关上电、失电，仍保持此状态。当外界有S极磁场自上而下作用于磁传感器时，转换动触点与下端接通，指示绿灯亮，并一直保持这种状态，直至下次自下而上动作。S极磁场上下作用3型磁开关，磁开关转换动作并能保持各个状态，类似用力上下拨动机械式钮子开关一样。
TCK-4型保持式磁性开关，磁传感器检测到外界作用磁场N-S极方向磁场过零时，开关转换动触点与上端接通，指示红灯亮，此状态被保持。当外界作用磁场S-N极方向磁场过零时，开关转换动触点与下端接通，指示绿灯亮，并一直保持这种状态。TCK-4型磁性开关具有准确的窄窗孔磁场过零转换特性，定位精度高。
TCK磁性开关原理框图如图
-
