LZB系列普通玻璃转子流量计

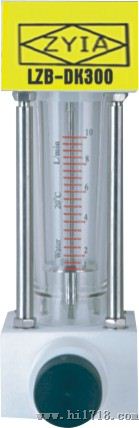

LZB-DK300玻璃转子流量计：
    该系列流量计是高精度流量计，测量管为玻璃管并由四根立柱支撑于上下基座之中。主要用于化学分析仪器及实验研究设备，面板安装。

    该款流量计可分为面板式和管道式两种，其中面板式又分为带调节阀和不带调节阀。
其基座材质分为塑料和不锈钢两种，塑料基座根据流体介质可做成PVC和聚四氟乙烯（PTFE）的，不锈钢一般用304材质，塑料为PVC材质。

工作压力：≤0.6MPA
工作温度：塑料（ma×60℃）
          聚四氟乙烯（ma×80℃）
          不锈钢（ma×120℃）

主要技术参数：

型号	测量范围（L/min）		接口螺纹	精度
DK-300 或 DK-300T	水20℃	空气101325Pa20℃
	1-10 2-20 3-30 4-40	40-400 60-600 90-900 120-1200	G1/2’’ Z1/2’’ G3/4’’ Z3/4”	±5%
	5-50 12-60	150-1500 400-1800	G3/4’’ Z3/4”

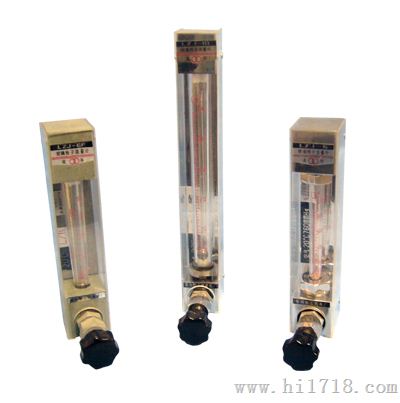

LZB-DK100 DK200玻璃转子流量计：
    该系列流量计是高精度流量计，主要用于化学分析仪器及实验研究设备，体积轻巧，面板安装，接咀材质为304不锈钢或铝。

主要技术参数：

水（L/min）	空气（NL/min）	接口螺纹	精度
20-200mL/min	0.3-3	内Z1/8’’	±2.5%
30-300 mL/min	0.5-5
50-500 mL/min	1-10	内Z1/4’’ 内G1/4’’
0.1-1	2-20
0.15-1.5	3-30
0.2-2	5-50

LZB-DK100 DK200玻璃转子流量计零部件名称及代码：

序号	部件名称	材质	数量
1	基座	铝	2
2	阀针	不锈钢	1
3	浮子	玛瑙球	1
4	锥管	高硼硅玻璃	1
5	背板	铝	1
6	外罩	有机玻璃	1
7	推压杆	不锈钢	1
8	接咀	不锈钢或铝	2

  LZB-DK100 DK200玻璃转子流量计外形安装尺寸：

尺寸（mm）	DK100	DK200
A	115	200
B	140	225
C	115	200
D	175	255
E	160	283
F	145	227

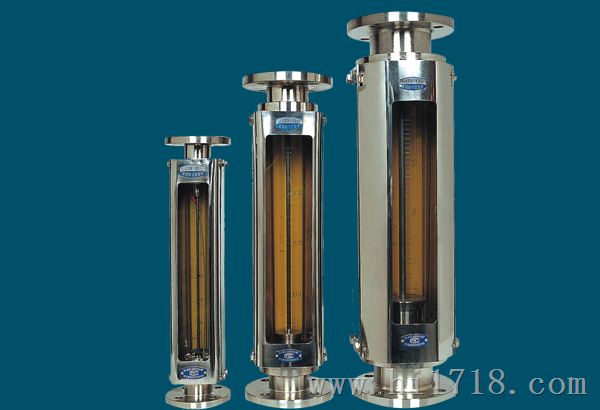

LZB-B全不锈钢型：

型号

LZB-3B

LZB-4B

LZB-6B

LZB-10B
