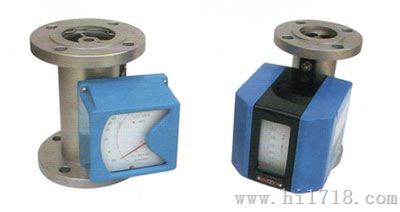

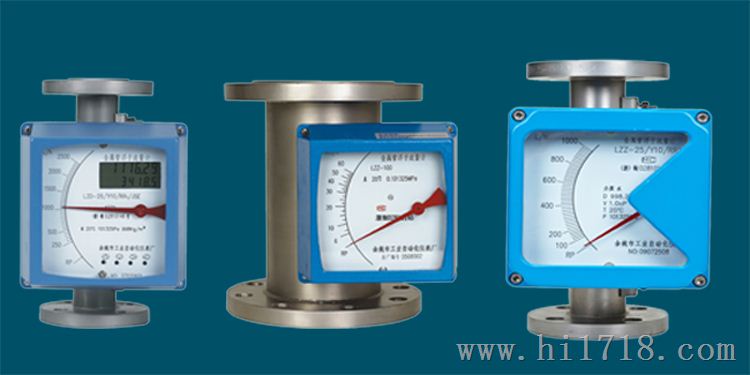

LZ系列金属管浮子流量计

LZ-系列金属管浮子流量计：
    LZ系列金属管浮子流量计采用可变面积式测量原理，可对多种流向的气体和液体进行测量。 本系列流量计规格品种安全，有指示型、电远传型、耐腐型、夹套型、防爆型等多种产品，电远传型具有0～10mA和4～20mA的标准模拟量信号输出，可与DDZ-Ⅱ或DDZ-Ⅲ电动单元组合仪表配套使用，同时具有现场累积、数字通讯、现场修改测量参数、不同的供电方式等功能，并可为用户专门制造其它法兰尺寸、较高工作压力及带有磁过滤器特殊规格品种、广泛应用石油、化工、发电、食品、制药、水处理等领域。
    LZ系列金属管浮了流量计主要由两部分组成：1传感器；2转换器。传感器将流量的大小转换成浮子的位移量，通过磁耦合系统，将浮子位移量传给转换器指示出流量的大小，转换器有M1和M2两种结构形式，配装不同的变送器组成了不同的功能组合。

产品说明：

技术参数：
1.测量范围     水（20℃）                    2.5～60000L/h

               空气(20℃，0.101325MPa)         0.07～750m3/h

2.量程比　     10:1

3.精确度       1.5级;2.5级

4.流体工作压力  DN15～DN50 :4.0MPa;DN80～DN100:1.6MPa

夹套工作压力    1.6MPa

5.流体工作温度  -80～150℃

6.连接方式      法兰连接或螺纹连接,法兰标准用GB/T9119;ANSI 150lbs、

                300lbs;  HG20592～20635;也可按用户要求定制药其它标准法兰。

7.环境温度      -25～+55℃

8.接线电缆      RVVP 3X28/0.15

9.介质粘度      DN15≤5mpa.s; DN25～DN100≤250mpa.s

10.电信号输出   输出信号:0～10mA,4～20mA

                          线性度:1%

                          温度影响:0.5%/10℃

                          电源电压:13~30VDC

                          电源消耗:≤250mW

11.限位报警    供电电源:220VAC±10%

                         功耗:≤3W

                         工作温度:-25～60℃

12.防爆等级:    ibⅡCT5

   防爆证号:    GYB01319

   推荐配用安全栅:LB906

结构形式：
