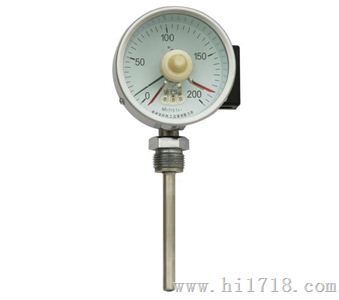

WSSX型电接点双金属温度计

WSSX型电接点双金属温度计

1.技术参数
(1)电接点型式;上下限接点、单上限接点、双上限接点.
(2)精确度等级
   上下限电接点、单上限电接点: 1.5级,其基本误差为量程的±1.5%.
   双上限电接点: 上限为1.5级,第二上限为4级,接点的设定误差为示值基本误差的1.5倍
(3)接点额定功率10VA
   接点工作电压220Va.c 接点工作电流1A(无感负载)工作电压推荐36V以下,但不宜小于12V,以保证触点动作可靠.
(4)标度盘公称直径:100mm;60mm
(5) 时间常数,公称压力,护套材料同WSS型温度计.

2.型号命名

 3.型号规格

注：1.带*的测量范围， 当插入长度为75mm时另行商议

2.保护管材料为1Cr18Ni9Ti, 要求其他材料和直径须注明。

3.法兰连接型须提供法兰标准及规格（公称通径，公称压力，密封面型式等）。

4.如需其他安装方式请另行洽商。

5.当保护管直径为φ8时，插入长度范围为75-500mm;

  当保护管直径为φ10时，插入长度范围为75-1000mm;

当保护管直径为φ12时，插入长度范围为1250-2000mm;

注：带*的测量范围无插入长度为75mm。

4.电路接线图


5.外形及安装尺寸
