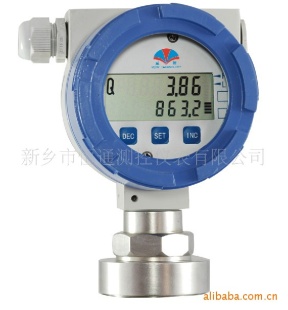

VT40电池供电型智能靶式流量计

一、产品概述
智能靶式流量计是在传统隔离膜片式靶式流量计基础上，将新型应变传感器应用到靶式流量计
上，同时采用数字技术和微电子技术，将检测到的传感信号处理成与流量成正比的4-20mA信号
输出，并通过双行大液晶同时显示瞬间流量和累积流量，使传统的靶式流量计无论在结构上和性能
上都有显著提高。智能应变靶式流量计正在申请国家专利。
二、主要特点
● 耐高温、高压：从-80℃至+200℃，压力可达10MPa
● 适用各种口径：φ15-φ1500mm
● 适用于液体、气体、蒸汽的测量
● 可测量低流速介质，流速大于0.1m/s即可测量（雷诺数大于1000即可）
● 可测量粘度大，含有泥沙的介质
● 计量准确,精度高,可达0.2%（特殊订购）
● 压损小，小口径是标准孔板的一半，大口径明显减小
● 软件功能强大，可在线标定或干法标定
● 双行大液晶显示，可显示瞬时流量，累积流量， 超量程及电池电量显示
● 安装维护简单便捷
● 多种安装方式，可选夹持型、法兰式、螺纹型、插入型、可拆装插入型、卫生型、一体/分体型。
三、结构原理
1、结构
智能靶式流量计由1、变送器表头 2、弹力管传感器 3、靶杆 4、靶板 5、测量管组成。根据不
同介质工况条件，必须选用不同的弹力管传感器、靶杆、靶板、测量管结构形式，因此，用户需提
供准确完整的工艺参数，这对应用好仪表至关重要。

2、工作原理
