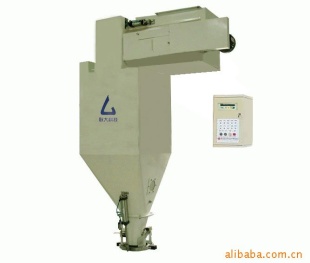

新疆定量包装秤

结构组成：

主要由物料进口、给料(皮带及流量控制) 机构、截料门、称量斗、夹袋机构、机架、吸风口、气动系统、传感器、控制箱、输送和缝包机构等组成。（设备连接示意图：）

特点：

☆      称量精度高

☆      包装速度快

☆      操作简单、易学

☆      运行稳定、可靠

☆      结构紧凑、便于安装

☆      设计合理、便于维护

☆      单秤斗、皮带给料、二级进料速度

工作原理：

物料由给料（皮带及流量控制）机构加入称量斗，控制器收到传感器的重量信号后，按预先设定的程序值进行控制，开启截料门后，进行快速（皮带、大流量同时）给料，当重量≥（目标值－精计量值）时，进入慢速（皮带、小流量同时）给料；当重量≥（目标值－过冲量值）时，皮带停止给料，截料门关闭，定值称量完成。夹袋信号输入后，称量斗卸料门自动开启，当重量≤零位设定值时，称量斗卸料门自动关闭，自动振袋（可选动作）后，物料袋自动松开落入输送带上，被送到缝包机缝包之后进入下一工序，同时控制器进入下一控制循环。

适用范围：

适用于流动性较差，比重不大且颗粒状粉状交杂在一起的物料。

技术参数：

型号规格：  DCS－50D

适用物料：  粉状、颗粒状混合物料

额定称量：  5～50kg

称量速度：  300～360包/小时 （40kg/包）

显示分辨率：10g

计量准确度：静态≤±0.1%、动态≤±0.2%

供气气源：  气压：0.6MP、用气量：0.5m³/h

供电电源：  包装秤：  AC220V/50HZ

            输送缝包：AC380V/50HZ

总功率：    (0.75+0.74)kw

安装高度：  2980mm

温度范围：  －10～40℃

相对湿度：  ≤90%RH（无凝结水）
