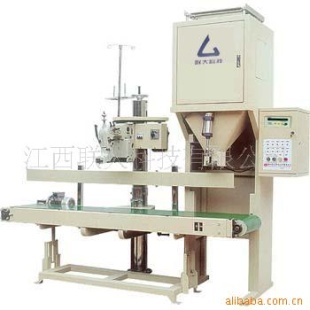

化肥定量包装秤

结构组成：

主要由物料进口、给料机构（闸门）、称量斗、夹袋机构、机架、吸风口、气动系统、传感器、控制箱、输送和缝包机构等组成。（设备连接示意图：）

特点：

☆      称量精度高

☆      包装速度快

☆      操作简单、易学

☆      运行稳定、可靠

☆      结构紧凑、便于安装

☆      设计合理、便于维护

☆      单秤斗、闸门给料、三级进料速度

工作原理：

物料由给料机构（气动闸门）加入称量斗，控制器收到传感器的重量信号后，按预先设定的程序值进行控制，开始时进行快速（快加、中加、慢加同时）给料；当重量≥（目标值－粗计量值）时，停止快加信号输出，进入中速（中加、慢加同时）给料；当重量≥（目标值－精计量值）时，停止中加信号输出，进入慢速（慢加）给料；当重量≥（目标值－过冲量值）时，停止慢加信号输出，给料门完全关闭，定值称量完成。夹袋信号输入后，称量斗卸料门自动开启，当重量≤零位设定值时，称量斗卸料门自动关闭，物料袋自动松开落入输送带上，被送到缝包机缝包之后进入下一工序，同时控制器进入下一控制循环。

适用范围：

饲料、油脂、大米、制糖、食品、化工等行业颗粒状物料的定量包装。

技术参数：

型号规格：  DCS－50L

适用物料：  颗粒/粉料状物料

额定称量：  20～50kg

称量速度：  360～420包/小时 （40kg/包）

显示分辨率：10g

计量准确度：静态≤±0.1%、动态≤±0.2%

供气气源：  气压：0.6MP、用气量：0.5m³/h

供电电源：  包装秤：  AC220V/50HZ

            输送缝包：AC380V/50HZ

总功率：    (0.3+0.74)kw

安装高度：  2780mm

温度范围：  －10～40℃

相对湿度：  ≤90%RH（无凝结水）
