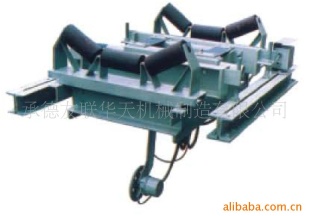

BMP06型电子皮带秤

使用最广泛的皮带秤。由承重装置、称重传感器、速度传感器和称重显示器组成（图2 ）。称重时，承重装置将皮带上物料的重力传递到称重传感器上，称重传感器即输出正比于物料重力的电压(mV)信号，经放大器放大后送模／数转换器变成数字量A，送到运算器；物料速度输入速度传感器后，速度传感器即输出脉冲数B，也送到运算器；运算器对A、B进行运算后，即得到这一测量周期的物料量。对每一测量周期进行累计，即可得到皮带上连续通过的物料总量。
