KYTR-1C转矩转速功率测量仪

转矩转速功率测量仪型号:KYTR-1C

一、概述

在磁电式转矩转速测量中，目前广泛使用的是不含微处理器的仪表。其硬件电路复杂，测量范围与精度不能兼顾，采样时间长、难以测量瞬时转矩转速值，更不能扩展其功能，使用起来不如人意。
KYMCS-51单片机的出现，为自动检测仪表打开了广阔的前景，其极高的性能价格比，强有力的计算、
处理、记忆及存贮能力，使以单片机为控制部件的智能仪表成为产品更新换代的既经济又先进的技术手段。
我们以KY8031单片机作主机,研制出KYTR-1转矩转速功率测量仪。本系统中,转速测量采用了“频率/周
期”法，转矩测量采用了“占空比测量法”，运用了三字节浮点数据处理，因此，保证了本系统具有极高的检测精度。
该仪表与本公司生产的KYCGQ型转矩转速传感器(另配！),KYCZ型磁粉制动器（加载器）（另配！）组成的成套测功系统,使用起来将会让你得以应手。
二、功能

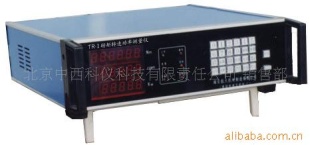

本系统如图所示采用数码管直接显示测量结果,即显示转矩值(单位：N.m)、转速值（单位：rpm）
和功率值（单位：KW），使用十分方便。本系统设有数据存贮功能，将数据存贮后每次开机无须重新
置数。本系统设有两种采样方式：即0.5S采样和20ms采样。0.5S采样是为了便于记录测量结果。
三、技术要求

1、输入信号有效值大于0.2V。
2、转矩测量范围0-50000Nm。
3、转速测量范围2-40000转/分（受传感器输出幅度的限制，当和转矩传感器组成测试系统时，输入转
速不得低于30转/分）。
4、转矩传感器的齿数为120（其它齿数可另行设计）。
5、电源电压：~220V±10%，频率50HZ
