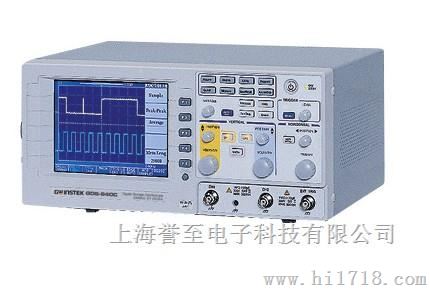

GDS-840C数位储存示波器
特色
● 150MHz/250MHz频宽, 彩色/黑白LCD显示器
● 125k深度记忆体以及水平画面12格超大显示
● 25Gs/s重复波形取样率
● 15 Auto Measurement Functions to get quickaccurate results
● 高阶触发功能: 脉波宽度触发, 电视扫描线触发, 事件/时间延迟触发功能
● 波形GO-No Go判断, 自动学习模式以及自动设定操作顺序功能
● 快速傅利叶转换FFT功能
● 标准界面: USB, RS232以及印表机直接打印接口, 选购接口: GPIB界面
| 规格 |
| 型号 |
|
GDS-820 |
GDS-820S |
GDS-820C |
GDS-840S |
GDS-840C | |
|
显示系统 |
|
| 显示器 |
单色 （320＊240）
5.7" LCD |
单色 （320＊240）
5.7" LCD |
彩色（320＊240）
5.7" LCD |
单色 （320＊240）
5.7" LCD |
彩色（320＊240）
5.7" LCD | |
| 显示对比 |
可调整 |
| 波形显示范围 |
8 x 10 （8 x 12） 格 |
| 波形显示模式 |
Dot, Vector, Accumulate |
| 数位储存示波器 |
|
垂直系统 |
|
| 频宽 （-3dB） |
|
DC~150MHz |
DC~150MHz |
DC~150MHz |
DC~250MHz |
DC~250MHz | |
| 通道数 |
|
| 垂直分辨率 |
8 bit |
| 垂直灵敏度 |
2mV / DIV ~ 5V / DIV |
| 垂直准确度误差 |
+3% |
| 上升时间 |
|
