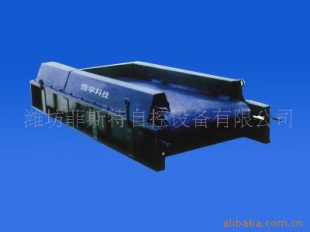

JD-1悬挂式电子皮带秤

该秤采用三支高精度拉力传感器垂直吊挂，具有计量精度高、运转可靠、稳定性好、操作简单，安装空间低等优点，是原皮带式电子秤的更新换代产品。断续秤采用静态采样、周期’陛控制．克服了恒速秤的零点飘移，机械振动等因素．是恒速皮带秤的更新换代软件。

　l          结构简单，力传递环节少，安装简捷方便。
　　l          独特的矩形杠杆，刚性好，无形变。
　　l          无摸才橡胶耳轴支撑，防腐蚀、防潮、抗振动。
　　l          抗侧向力、抗水平分力，有效的减少了皮带跑偏和落料偏移对系统精度的影响。
　　l          称重传感器为拉式，调整方便、灵活、可靠、精度高。
电子皮带秤
概述
　　电子皮带秤是基于皮带输送机的基础上，采用配装结构方式，将称量桥架（简称秤架）装配在皮带输送机中，对散装物料进行连续称重计量的电子式计量装置。广泛地应用于冶金、建材、电力、矿山、化工等工业生产部门。
　　系列电子皮带秤，秤架结构简单、紧凑、刚度大、稳固性好，耳轴支承、安装方便、灵敏度高、线性度好，能适应较恶劣的工作环境，长期稳定可靠。采用高精度、高灵敏度S型拉力称重传感器，安装在密封的方梁内，安全稳定、防尘、防水、防外界浸蚀干扰，测力状态好。采用电感或光电编码测速传感器，测速精度高，信号稳定，不受干扰，可远距离传输，可靠性高。采用本公司HL-820型或进口称重控制器，功能完善、调整操作简单方便，可靠性高，维护量小，充分满足不同用户、不同档次要求。
技术参数：
　　●动态计量误差：（单）双杠杆双托辊，准确度1.0级，首次检定0.5%， ●计量范围： 5～2000t/h（连续工作）。 ●皮带宽度：一般500～1800mm（超出此范围亦可设计）。 ●皮带速度：一般0.2～3.5 m/s。 ●电源：220V+10%～-15%（AC），50Hz±1Hz，功率N≤50W。 ●环境温度：秤架部分 -30～55℃； 仪表部分 -10～40℃
　　简略安装尺寸参照表（单位：mm）

配装皮带输送机：
　　倾角应在18?角以下，以水平或6?角以下。
　　槽形角需在35?角以下，且越小越有利于保障精度。
