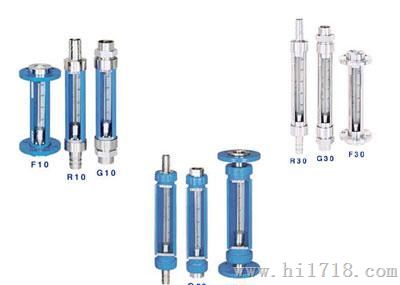

玻璃转子流量计

产品特点：

·在LZB的基础上改进研发的新型玻璃转子流量计    ·连接方式多样、体积小重量轻、外形美观 ·可替代进口引进设备上的玻璃转子流量计 ·接口材质为铝合金和不锈钢 ·精度高、耐温、耐压范围大。   技术参数：   公称口径：DN15～DN50 精度等级：±1.5％、互换可达±2.5％ 浮子材质：不锈钢、玛瑙、氟包塑、316等 介质温度：－20℃～120℃ 公称压力：0.7Mpa～1.2Mpa 连接方式：管螺纹、软管、活络法兰   结构尺寸：

表一
通径 DN	窗口尺寸	G10			R10			F10
		L	C	管螺纹	L	C	D	L	C	D	E
DN15	25×230	408	52	G 1/2〞	400	Φ17	Φ43	310	Φ65	Φ95	4-Φ14
				*G 3/8〞
				*NPT 1/2
DN25	32×230	414	75	G 1	450	Φ27	Φ60	310	Φ85	Φ115	4-Φ14
				*G 3/4〞
				*NPT 1
DN40	40×230	424	92	G1 1/2〞	450	Φ44	Φ78	310	Φ110	Φ145	4-Φ18
				*NPT11/2
DN50	50×230	426	116	G 2〞	450	Φ54	Φ88	310	Φ125	Φ160	4-Φ18
				*NPT2



表二
通径 DN	窗口尺寸	G20			R20			F20
		L	D	管螺纹	L	C	D	L	C	D	E
DN15	25×230	375	52	G 1/2〞	400	Φ17	Φ58	425	Φ65	Φ95	4-Φ14
				*G 3/8〞
				*NPT 1/2
DN25	32×230	375	75	G 1	450	Φ27	Φ74	425	企业名片-- 天津流量仪表有限公司 联系人：魏莹 女士 经营模式：工厂 电话：022-23284808/23280164/23282022/23246867/23240198 传真：022-23282022/23282481 地址：河西区桃园村大街1号、4号 玻璃转子流量计相关产品 玻璃转子流量计 G、R、F系列玻璃转子流量计在LZB的基础上改进研发的新型玻璃转子流量计，连接方式多样、体积小重量轻、外形美观，可替代进口... 关于我们|服务项目|联系我们|投诉 建议 合作|网站地图 ©2010-2025 维库仪器仪表网 浙ICP备17031918号-16 版权声明 平台客服QQ： 平台买家QQ：
