电子皮带秤

QD系列高精度皮带秤，动态累计误差小于±0.125%，为商业结算提供了的计量性能。同时提供三组累计量，即使某一称重传感器出现故障时，计量仍可以继续的进行，称重传感器数字化，抗干扰能力强，传输距离远，极大地提高了皮带秤系统运行的精度和可靠性。

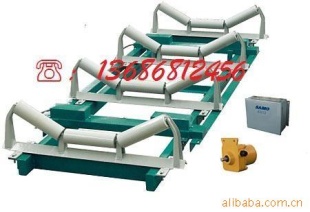

        强达皮带秤主要由四部分组成：四个称重传感器支撑的强达全悬浮式称重桥架、数字转换器、数字式速度传感器、的皮带秤仪表积算器。

QD称重桥架
        QD称重桥架为具有三组或四组托辊的全悬浮式结构，无耳轴支点和运动部件，采用矩型钢管设计，维护量极少。两个横梁上装有四只称重传感器对称重桥架提供支承。称重桥架为单元组件结构，可方便、迅速地在现场安装，只需八只螺栓安装固定。
        该秤架适应皮带宽度从500-2200mm。

数字转换器
        数字转换器作为QD称重桥架与皮带秤积算器的联接装置，为称重传感器提供激励并将称重传感器输出的模拟信号就地转换为实时的数字信号，称重传感器数字输出信号传输距离远，抗干扰能力强，工作更可靠。
       QD型数字转换器无需周期性调整和标定，不需维护，外壳采用钢制，防水、防尘，符合IP65标准。

QD速度传感器
        QD速度传感器直接连接在从动滚筒或大直径的托辊（安装于回程皮带的上表面）上，消除了皮带的任何打滑机会，并且保证能和皮带可靠地接触。
       QD速度传感器为无碳刷式脉冲发生器，它发出一系列脉冲，每个脉冲代表皮带行程的一个单位，脉冲频率和皮带速度成正比。

QD皮带秤工作原理
      QD皮带秤是将四个称重传感器分成四路独立信号进入皮带秤数字转换器，数字转换器将称重模拟信号就地转换为数字信号传送到皮带秤仪表积算器，积算器通过将四路独立称重信号分别组合并结合速度传感器的信号计算得到三组输送物料的累计量及瞬时流量，即一组主累计量和二组辅累计量。
        主累计量由四个称重传感器支撑形成的全悬浮式秤架组合产生（图1），另外两组辅累计量分别由A、B称重传感器支撑形式单杠杆秤架（此时C、D称重传感器作为支点）（图2）及C、D称重传感器支撑形成的单杠杆秤架（此时A、C称重传感器作为支点）（图3）产生的。
        积算器正常显示主累计量，同时二组辅累计量实时在线比对，如果二组辅累计量相差过大，超过设定范围，则对构成二组辅累计量的称重传感器输出信号分别进行对比，误差超过设定范围的称重传感器即为有故障的一组辅助计量。
