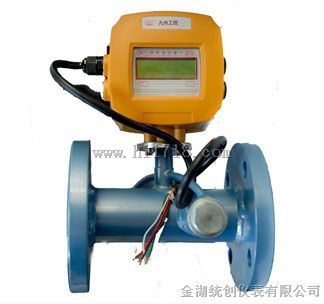

南京TC-TDS-100G管道式超声波流量计

TC-TDS-100G管道式超声波流量计主机外壳重量: ~ 1.9kg；防护等级: IP65 (根据EN60529)；材质:铝合金，粉末涂层尺寸: (226 x 213 x 59)mm (WxHx D)通道: 2危险区: Zone 2电源: 充电电池(6V/4Ah); 外接电源(100 ~ 240)VAC电池工作时间: >14h显示: 2 x 16 字符,点阵, 带背光工作温度: -10 ~ 60℃功耗: < 6W信号平均: (0 ~ 100)s,

TC-TDS-100G管道式超声波流量计

可调测量速率: (100 ~ 1000)Hz (1通道)响应时间: 1s (1通道), 70ms可选.TC-TDS-100G管道式超声波流量计

测量功能测量量: 体积/质量流量, 流速, 能量流量(需温度输入)累积量: 体积, 质量,能量(可选)计算功能: 平均值, 差值, 总和工作语言: 捷克语, 丹麦语, 德语, 英语, 法语, 荷兰语, 挪威语,波兰语, 西班牙语数据记录可记录的参数: 所有测量量及累积量容量: >100000条测量量通讯接口: RS232, RS485(可选)可通讯的参数: 实测值, 记录值, 参数记录软件: FluxData(可选）

TC-TDS-100G管道式超声波流量计频差法原理

为了消除声速c的影响，常采用频差法。由前可知，上、下游接收器接受到的超声波的频率之差为▽f可用下式表示 ▽f=[（c+u）/L]-[(c-u)/L]=2u/L由此可知，只要测得▽f就可求得流量Q，并且此法与声速无关。超声波技术及其应用一、没测量水位概况目前水电站多采用浮子式液位计或投入式液位计来进行水位测量。

TC-TDS-100G管道式超声波流量计其缺点为：测量精度低，不可靠，经常出现浮子卡死不动和传感器堵塞导致测不准；维护工作量大，安装、调试不便，采集到的仅是模拟告警信号，不能直接进入电厂计算机监控系统。对无人值班电厂不实用。我们对拦污栅水位测量系统进行了反复对比，优化得出的方案设计，采用TC-TDS-100G管道式超声波流量计对栅前、栅后水位进行实时准确监测，TC-TDS-100G管道式超声波流量计用PLC对采集量进行处理。并且把实时水位和压差数据送到中控室，TC-TDS-100G管道式超声波流量计显示和越限报警。TC-TDS-100G管道式超声波流量计同时采用RS422/RS232接口，又把实时数据送到大坝集中控制室工控机，处理成计算机通信报文，最终将采集量送到电厂计算机监控系统上位机。该项目实施后不仅满足栏污栅栅前、栅后水位及压差的多点实时监测<
