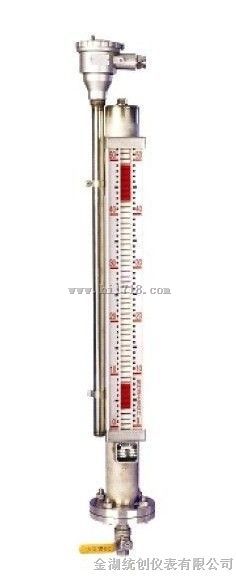

磁翻板液位计远传

磁翻板液位计远传型号为：TC-JHTC，安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。


 磁翻板液位计远传工作原理： 在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色(或银色翻为金色)，以指示实际液面高度。

磁翻板液位计远传特点及适用场所：

1、适用于高温、高压力、强酸、强碱及防爆要求，结构简单、可靠耐用，可加装多种选购配件使控制更加容易。

2、加装液位传送器及磁性开关，不须停机可随时安装或调整。

3、若电源中断，现场磁性开关亦不受影响，准确性高。

4、每10公分加一不同颜色的色片，使液位容易辨识。

5、适用于染整设备、废水处理、发电厂、化工设备、热煤油锅炉和石化工业等。

是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出，可实 现远距离报警、限位控制。配置变送器，可实现液位的远 距离指示、检测与控制。
    根据在容器安装位置的不同，提供侧装和顶 装两种形式。
    根据工作介质不同，提供不锈钢和 ABS 工 程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。

磁翻板液位计远传概述

BN 42系列磁性浮子液位计的侧管通过法兰与容器侧面相连接，形成连通结构，这样，容器内的液体通过两侧管直接流进液位计主导管内，使容器内液体的高度与液位计主导管内的液位高度一致。液位升降时的浮力，使液位计主导管内的浮子也随液位同时升降，浮子内的性磁钢在磁耦合的作用下，驱动红白色的磁翻柱成180°翻转：当液位上升时，翻柱由白色翻转为红色，反之，当液位下降时，翻柱又从红色翻转为白色，指示器红白分界处即为容器内液体介质的实际高度，从而清晰、直观的显示液位的高度。配合波恩公司的远传变送器、磁性开关，可方便地输出4～20mA或开关信号实现远程控制。

磁翻板液位计远传特点

●可方便地现场直观、醒目地指示液位；

●测量范围大，不受贮槽高度限制；

●结构简单可靠，安装方便；

●指示器与被测液体介质完全隔离，可广泛应用于高温、高压、酸碱腐蚀的场合；

●可广泛应用于食品、医药、化工、电力、水处理等行业

磁翻板液位计远传技术参数

●测量范围：200～15000mm

●精度：±10mm

●翻柱直径：φ10mm

●工作压力：0.25～32MPa

●介质温度：-1 60℃～+4 50℃

●介质密度：≥0.38g/cm

●介质密度差：≥0.2g/cm (两介质界面)

●介质粘度：≤0.4PaS

●环境振动：频率≤25Hz，振幅≤0.5mm

●跟随速度：≤0.08m/ s

●输出：配变送器：4-2 0mA，两线制

配磁性开关：220VAC 3A，SPDT

●过程连接：法兰、螺纹等多种连接方式(标准配置为：DN2 0 PN1 .0)

●接液材质：SUS 304、SUS 316L、PP、PTFE等多种材质
