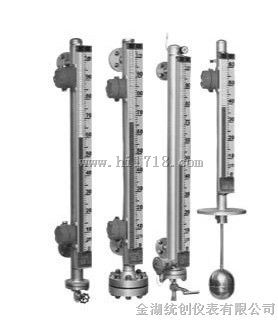

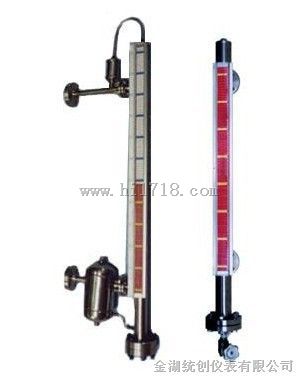

磁翻板液位计

磁翻板液位计说明书概述

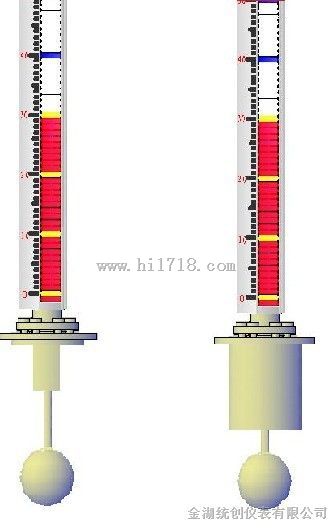

BN 42系列磁性浮子液位计的侧管通过法兰与容器侧面相连接，形成连通结构，这样，容器内的液体通过两侧管直接流进液位计主导管内，使容器内液体的高度与液位计主导管内的液位高度一致。液位升降时的浮力，使液位计主导管内的浮子也随液位同时升降，浮子内的性磁钢在磁耦合的作用下，驱动红白色的磁翻柱成180°翻转：当液位上升时，翻柱由白色翻转为红色，反之，当液位下降时，翻柱又从红色翻转为白色，指示器红白分界处即为容器内液体介质的实际高度，从而清晰、直观的显示液位的高度。配合波恩公司的远传变送器、磁性开关，可方便地输出4～20mA或开关信号实现远程控制。

磁翻板液位计说明书特点

●可方便地现场直观、醒目地指示液位；

●测量范围大，不受贮槽高度限制；

●结构简单可靠，安装方便；

●指示器与被测液体介质完全隔离，可广泛应用于高温、高压、酸碱腐蚀的场合；

●可广泛应用于食品、医药、化工、电力、水处理等行业

磁翻板液位计说明书技术参数

●测量范围：200～15000mm

●精度：±10mm

●翻柱直径：φ10mm

●工作压力：0.25～32MPa

●介质温度：-1 60℃～+4 50℃

●介质密度：≥0.38g/cm

●介质密度差：≥0.2g/cm (两介质界面)

●介质粘度：≤0.4PaS

●环境振动：频率≤25Hz，振幅≤0.5mm

●跟随速度：≤0.08m/ s

●输出：配变送器：4-2 0mA，两线制

配磁性开关：220VAC 3A，SPDT

●过程连接：法兰、螺纹等多种连接方式(标准配置为：DN2 0 PN1 .0)

●接液材质：SUS 304、SUS 316L、PP、PTFE等多种材质
