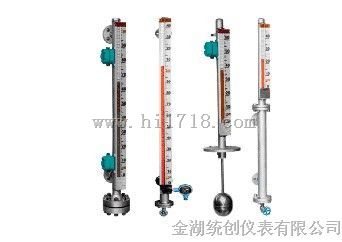

磁翻板液位计配件

磁翻板液位计配件型号为：TC-JHTC，安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关，做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。


 磁翻板液位计配件工作原理： 在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色(或银色翻为金色)，以指示实际液面高度。


磁翻板液位计配件技术参数

●测量范围：200～15000mm

●精度：±10mm

●翻柱直径：φ10mm

●工作压力：0.25～32MPa

●介质温度：-1 60℃～+4 50℃

●介质密度：≥0.38g/cm

●介质密度差：≥0.2g/cm (两介质界面)

●介质粘度：≤0.4PaS

●环境振动：频率≤25Hz，振幅≤0.5mm

●跟随速度：≤0.08m/ s

●输出：配变送器：4-2 0mA，两线制

配磁性开关：220VAC 3A，SPDT

●过程连接：法兰、螺纹等多种连接方式(标准配置为：DN2 0 PN1 .0)

●接液材质：SUS 304、SUS 316L、PP、PTFE等多种材质
