自主生产TWH9250雷达探测模块
品牌 | CLX | 型号 | TWH9250 |
种类 | 声波 | 材料 | 混合物 |
材料物理性质 | 半导体 | 材料晶体结构 | 多晶 |
制作工艺 | 集成 | 输出信号 | 模拟型 |
灵敏度 | 0.10 | 分辨率 | 0.1M |
TWH9250是一款新颖的雷达探测模块,该模块具有以下特点:
(1)采用微波管扫描发射,探测距离远;
(2)全方位无死角检测;
(3)功耗小,可采用电池供电;
(4)内部电路采用集电极开路输出,终端配接灵活,可直接驱动小型继电器动作;
(5)具有光控端和灵敏度调节端,满足各种场合使用要求;
(6)外围电路简单,只要接上圆环天线和终端执行机构,通电便可工作。

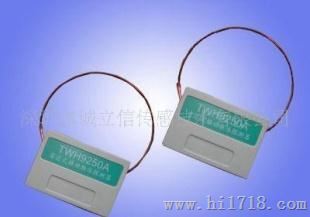

TWH9250 模块的外形、引脚排列及内部电路功能框图如图2所示。
环状天线发射的微波信号形成一个立体微波警戒网,当有人在网内走动时,就会产生人体移动反射回来的微波信号,这时"微波产生"电路便产生出随物体移动的微弱低频信号。该信号经两级放大至70dB左右,再依次送入窗口电压比较电路和脉冲宽度比较电路进行双重鉴别。当确认信号电压的幅值和宽度均达到设定要求时,锁存电路触发,其触发信号经光控门送至计数控制电路进行输出延迟处理,延迟时间设定为10s,由末级功率管的集电极输出。为提高微波电路的稳定性能,比较电路的精度,各部分电路由4V和7V稳压系统单独供电。该电路在初次通电时,需经40s预稳定时间才能进入探测戒备状态,以后只要不掉电,电路随时处于探测状态。TWH9250模块正常工作电压为12 V。
