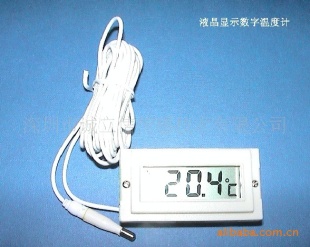

CLX338LED温度显示计

CLX-338温度计说明书
CLX-338温度计所用芯片为一多功能、具有低功耗、自动关电、记忆及保持测量温度，超温报警等功能，
测温范围从－50℃～＋125℃（－58℉～＋257℉）;在硬件上有低电压自动检测功能、稳压（REGULATOR）功能，
稳压电路将传感器的供电电压稳定在1.25V，使温测不受供电电压变化的影响。当外供电电压低于1.3V时，
低电压自动检测功能自动启动，
并在显示屏上显示出低电压符号“BAT”。
一、IC特性：A、工作电压1.5V;B、
               温度分辨率：0.1℃/℉;C、
               准确度：0,0℃～＋80℃(±1℃或±2℉)；
               其他范围±2℃或±4℉。
            D、温度采样频率2秒，10秒根据温度测量情况自动选择。
            E、LCD DRIVE METHOD:1/4DUTY 1/2BTAS。
            F、所配传感器：SEMITEC THERMISTER 503TE/TA。
            G、显示位数：小数点后一位;
            H、记忆测量温度值，再开机时自动显示1.5秒，然后自动检测当前温度。
            I、供电电压不足1.3V时显示电压不足的符号。
            J、传感器异常检错功能：当传感器不良时，有自我检测功能。
               传感器开路（断线）显示E00；超过或低于测量范围显示E00。
            K、本IC检测温度的范围为－50℃～＋125℃（－58℉～＋257℉），
               但设定温度的范围是－40℃～＋110℃（－40℉～＋230℉），
            L、保持测试结果得功能。当执行保持（HOLD）功能时，LCD上显示T2。
            M、超温报警功能：当温度超过设定值时，LCD T1闪烁并输出报警声，
               直至超温状态解除（该IC为避免超温报警振荡，造成报警器时响时不响得振荡状态设计时规定温度下
               降至设定温度5℃以上才停止此功能）;
            N、℃/℉切换功能：℃/℉最初设置为℃，可由按键开关来转换。
            O、要说明得是，进入自动关机状态后，再启动时须重新设定超温报警温度值。
二、调整说明：1、ON/OFF KEY(开关键SW5):按一下该键，在1.5秒之内显示前次检测的温度，
                 在1.5秒之后显示当前温度。再按一下即关机，再按一下又开机。
              2、℃/℉/CLR(温度单位转换及温度设定清楚键SW2)：最初温度单位设置是℃，按一下即转换成℉。
                 再按一下又转换成℃。该键的另一个功能是在设定温度时，可清除设定值。
              3、SET (设置键SW3)：和HOLD(保持SW4)键配合设定温度。
                 按SET (设置键)T1灯闪烁，即进入设置状态，此时由HOLD(保持SW4)键改变温度设置值，每按一次HOLD
                 (保持)键加一，联续按1秒以上每秒加8，到要求温度数时即停止。当进入设定状态不设定6秒后则进入
                 自动测温状态。由SET (设置键)可看设置的温度数值。
              4、（UP/HOLD SW4）：设定比较温度值，在温度设定状态，按此键温度可执行累加动作；在显示温度状态，
                 按此键可将LCD的温度值保持HOLD状态，
                 再按一次则恢复检测温度。若无按键作复原动作，约3分钟后自动恢复测温。当执行HOLD功能时，LCD上
                 的T2显示。5、RESET（置位键SW1）：复位功能。
外接线示意图如下（序号为从电源负极数起的引出端子数）：

       1        电池负极（－）（P2）
       2
       3        SW1      RESET 置位    (P1)
       4
       5
       6
       7        报警输出(P7、P8)
       8
       9        SW2      CLR(℃/℉)温度单位转换、清除设定 (P24)
      10        SW3      SET  设定键 (P25)
      11        SW4      UP/HOLD 温度设定加数键 (P26)
      12
      13
      14
      15
      16        SW5      ON/OFF 开关键 (P33)
      17
      18                 电池正极（＋）(P31)
      19、20为外接传感器的接线端子。
