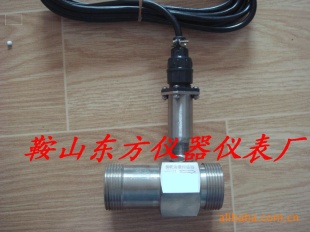

GLW型管道用流量传感器

GLW型管道用流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、煤矿、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。

传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉A1₂O₃、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆形式“Exib I”，可在煤矿井下具有煤粉、甲烷的爆炸危险的环境中使用。关联设备为安全隔离栅，型号为JG，防爆标志为“Exib I”，防爆合格证号为：32006406。在爆炸性危险场所使用时，须与安全栅连接构成本安系统。

传感器适用于在工作温度下粘度小于5×10^-6m²/s的介质，对于粘度大于5×10^-6m²/s的液体，要对传感器进行实液标定后使用。

1.结构特征

传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

2.工作原理

流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比

基本误差: ±0.2﹪、±0.5﹪、±1.0﹪

线 性 度：±0.2﹪、±0.5﹪、±1.0﹪

重 复 性：0.05﹪、0.10﹪、0.20﹪

   工作温度：0～40℃

   供电电源：电压：+5～24VDC，电流：≤10mA

   环境湿度：≤95﹪RH(+25℃）

   大气压力：80Kpa～110Kpa

   工作环境：具有甲烷、煤尘等爆炸性混合物的危险场所

   传输距离：≤200m
