地上衡介绍

地上衡也被称为小地磅。在二十世纪80年代之前常见的地上衡一般是利用杠杆原理纯机械构造的机械式地上衡，也称作机械地磅。二十世纪80年代中期，随着高精度称重传感器技术的日趋成熟，机械式地磅逐渐被精度高、稳定性好、操作方便的电子地上衡所取代。

应用　　SCS系列电子地上衡，简易轻巧、方便搬运、用途广广泛应用于仓库、车间、货场、集贸市场、工地等场所，适宜小型车辆装货称量.符合制造标准：GB/T7723-87“固定式电子衡” JJG593-97“数字指示称计量检定规程” 　　地上衡是一种称量体积或质量较大的物体的衡器。称量分别为2、3、5t。地上衡按结构和功能分为机械式地上衡和电子式地上衡两类。 　　机械式地上衡的原理与机械式地中衡相似。它装有秤轮，可在地面上移动使用。承重台和台框等用型钢焊接制成，具有足够的强度和抗冲击能力。它可称量各类物资，包括铸锭、钢带卷等金属材料。 　　电子式地上衡由称重传感器、承重台和称重显示器组成。可以放置在坚实地面上进行称量，也可安放在浅基坑上或在其两侧加装带有一定坡度的引道，供手推车称重使用.地上衡的产品制造工艺基本上差不多，产品的结构基本相同，各类参数大同小异，下面以科达衡器厂的地上衡的产品参数为例

结构组成与工作原理

结构组成

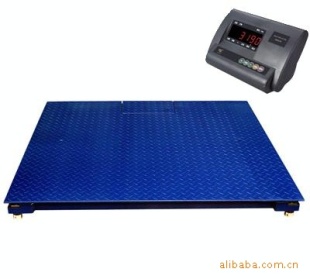

电子地上衡由承载器、框架、称重传感器、连接件、接线盒、称重显示仪表组成，还可以选配引坡、大屏幕显示器、打印机、稳压电源等。 　　采用全新设计的钢结构承载器，配用四只高精度剪切梁式称重传感器和智能化称重显示仪表，组成称重系统。该系统准确度高，计量迅速，工作稳定可靠。其称重仪表，具有毛重、皮重、净重显示，日期、时间、序号、车号、货号设置等功能。中文显示，电脑联网。 对多至1000车次的重量、分类号、客户号进行统计，打印磅单，操作日报、月报、明晰表及车号。 　　电子地上衡可按用户需要选配多种型号的称重显示仪表，以实现不同的称重 管理和计量计数功能。对于化工行业选用选用不锈钢台面，配以防爆电气装置，可用于防腐防水和防爆环境中，选配打印机、大屏幕显示器，还可扩展相应功能。

工作原理

轻机轻称重物体放置在台面上，在重力作用下，称重传感器弹性体产生形变，使粘贴于弹性体上的电阻应变计桥路失去平衡，从而输出与重量信号成正比的mV级电信号，该信号进入称重显示仪表后，经放大、滤波、A/D（模/数）转变为数字信号，由微处理器对重量信号处理后直接在仪表显示屏上显示称重数据，如配有打印机 等外设，仪表可以通过RS-232C标准接口货20mA电流环输出。

主要技术参数

1、配用传感器性能参数： 　　电子地上衡配置SB型单剪切梁式称重传感器，其主要技术指标如下： 　　推荐激励电压：6～15V（DC／AC） 　　激励电压：20V（DC／AC） 　　额定输出：±2±0.1／5mv／V 　　非线性：±0.02％F.S 　　滞后性：±0.02％F.S 　　重复性：±0.02％F.S 　　蠕变：±0.02％F.S／30min 　　输出阻抗：350±1Ω　 　　安全过载：150％F.S　 　　极限过载：250％F.S　 　　可配置大屏幕显示器，用来显示称重数据 　　可配置打印机，用来打印称重数据及分类统计报表 　　可配置计算机组成称重管理系统 　　配置不同的称重显示仪表可具有不同的功能，用户可根据自己的实际需要进行选择

主要特点

四只高精度不锈钢传感器 　　本质安全、复合型防爆配置 　　良好防腐、防水性能 　　可制定为过程控制系统 　　结构上容易拆卸、运输，装配在地面的临时或简易基础上的平台秤。通常用于称量大型货物或小型车辆。 　　◆ 优良的秤台强度，坚固耐用。 　　◆ 精度：OIML 级。 　　◆ 可选配本公司XK3196B,XK3196G、科达仪表等各类仪表，满足用户各种功能需求。 　　◆ 完整的管理功能，提高客户计量管理档次。 　　◆ 可输入中文用户名、货物名、客户名。 　　◆ 可选交直流两用型仪表，停电可连续使用8小时。 　　◆ 台面尺寸可按用户要求定制三、常用规格 　　秤量(t) 1 2 3 5 　　台面尺寸 (m) 1X1 1X1 1.2X1.2 1.2X1.5 　　1.2X1.2 1.2X1.2 1.2X1.5 1.5X1.5 　　1.2X1.5 1.2X1.5 1.5X1.5 1.5X2 　　1.5X1.5 1.5X1.5 1.5X2 2X2 　　引坡尺寸 (m) 1.2X0.8 1.5X1 2X1.2幕显示器、计算机管理系统。 应用　　SCS系列电子地上衡，简易轻巧、方便搬运、用途广广泛应用于仓库、车间、货场、集贸市场、工地等场所，适宜小型车辆装货称量.符合制造标准：GB/T7723-87“固定式电子衡” JJG593-97“数字指示称计量检定规程”

　　地上衡是一种称量体积或质量较大的物体的衡器。称量分别为2、3、5t。地上衡按结构和功能分为机械式地上衡和电子式地上衡两类。

　　机械式地上衡的原理与机械式地中衡相似。它装有秤轮，可在地面上移动使用。承重台和台框等用型钢焊接制成，具有足够的强度和抗冲击能力。它可称量各类物资，包括铸锭、钢带卷等金属材料。

　　电子式地上衡由称重传感器、承重台和称重显示器组成。可以放置在坚实地面上进行称量，也可安放在浅基坑上或在其两侧加装带有一定坡度的引道，供手推车称重使用.地上衡的产品制造工艺基本上差不多，产品的结构基本相同，各类参数大同小异，下面以科达衡器厂的地上衡的产品参数为例

 结构组成与工作原理

结构组成

电子地上衡由承载器、框架、称重传感器、连接件、接线盒、称重显示仪表组成，还可以选配引坡、大屏幕显示器、打印机、稳压电源等。

　　采用全新设计的钢结构承载器，配用四只高精度剪切梁式称重传感器和智能化称重显示仪表，组成称重系统。该系统准确度高，计量迅速，工作稳定可靠。其称重仪表，具有毛重、皮重、净重显示，日期、时间、序号、车号、货号设置等功能。中文显示，电脑联网。 对多至1000车次的重量、分类号、客户号进行统计，打印磅单，操作日报、月报、明晰表及车号。

　　电子地上衡可按用户需要选配多种型号的称重显示仪表，以实现不同的称重 管理和计量计数功能。对于化工行业选用选用不锈钢台面，配以防爆电气装置，可用于防腐防水和防爆环境中，选配打印机、大屏幕显示器，还可扩展相应功能。

工作原理

轻机轻称重物体放置在台面上，在重力作用下，称重传感器弹性体产生形变，使粘贴于弹性体上的电阻应变计桥路失去平衡，从而输出与重量信号成正比的mV级电信号，该信号进入称重显示仪表后，经放大、滤波、A/D（模/数）转变为数字信号，由微处理器对重量信号处理后直接在仪表显示屏上显示称重数据，如配有打印机 等外设，仪表可以通过RS-232C标准接口货20mA电流环输出。

 <
