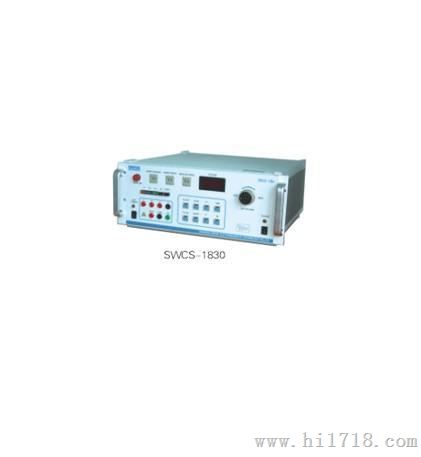

EMPEK衰减振荡波发生器SWCS-1830

衰减振荡波发生器SWCS-1830

产品简介： 上海易湃科公司的SWCS系列衰减振荡波发生器产品符合IEC61000-4-18、GB/T17626.12以及IEC255-22-1、GB/T14598.13标准的要求。可测试设备在运行条件下对抗出现在高压和中压变电站电力电缆、控制和信号电缆上重复性衰减振荡波干扰的能力，为评价这些设备的抗扰度建立一个共同准则。 主要技术参数 产品特点 操作界面 输出波形 系统组成 选配件

脉冲电压 Impulse voltage	0～2.5kV
上升时间 Rise time	75ns
脉冲极性 Impulse polarity	正/负
振荡频率 Oscillating frequency	100kHz,1MHz
脉冲重复率 Impulse repetition	1～500次/秒，可调
输出阻抗 Output impedance	200Ω±20%
被试设备电源 Power supply for EUT	内置单相/三相电源线耦合/去耦网络，电流为10A





1. 采用电子开关作为放电器件，输出脉冲幅度连续可调，电压可达到2.5KV。
2. 输出波形光滑、稳定，且与电压无关。
3. 振荡频率、脉冲重复率和脉冲串长度可以设定。
