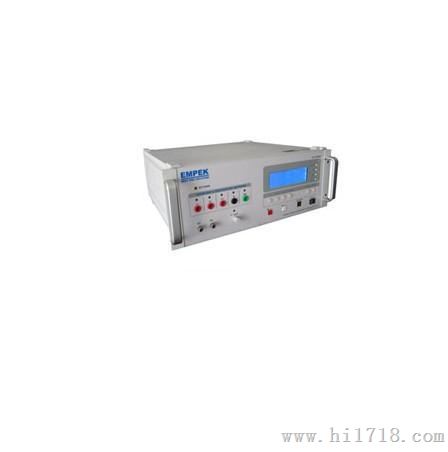

电快速瞬变脉冲群发生器EFT-4040AG

电快速瞬变脉冲群发生器EFT-4040AG

产品简介： 上海易湃科电磁技术有限公司的EFT系列快速瞬变脉冲群发生器产品全面达到并超过IEC61000-4-4:2004和GB/T17626.4-2008标准的要求，是评估电子电器产品脉冲群抗扰度性能的有力武器，具有可靠性高、波形稳定、使用方便等诸多优点，特别是其中的A、B系列产品更是全新的智能化产品，为您的试验过程带来非凡体验。

主要技术参数 产品特点 操作界面 输出波形 系统组成 选配件

	EFT-4040AG		EFT-4040BG
输出电压 Output voltage	0～4590V
脉冲频率 pulse frequency	0.5kHz~500kHz连续可调	0.5kHz~1000kHz连续可调
脉冲极性 Polarity	正/负/正负交替
内阻 Source impedance	50Ω±20%
脉冲前沿 Rise time of a pulse	5ns±30%
脉冲宽度（在50Ω） Pulse width at 50Ω	50ns±30%
脉冲宽度（在1kΩ） Pulse width at 1kΩ	35ns～150ns
脉冲串长度 Burst duration	1、  f≤20kHz时，群宽调节范围为0.01ms~20ms; 2、   20kHz＜f≤1000kHz时，，群宽调节范围为0.01ms~255/f
脉冲串周期 burst period	0.20s~99.99s连续可调
角度注入	异步/同步，0~359度，步进值为1度
测试功能 Testing functions	干扰任意相程控注入、IEC测试等级内置、
耦合/去耦网络 Coupling/decoupling network	内置，三相五通道，16A
外形尺寸 Dimension	(W)440*(D)450*(H)195mm
重量（Weight）	约16kg

1.全面达到并超过IEC61000-4-4和GB/T17626.4标准的要求。
2. 采用程控高压电源，精度高，可靠性更高。
3. 满足国际标准发展动态需求，输出波形严格符合50Ω和1kΩ负载测试要求。
4. 实现完整三相五线制网络内置，限度满足用户测试需求。
5．该系列产品在操作功能上引入IEC标准等级内置、注入角度同异步、本机界面程控等功能，操控更加人性化。
6．产品全面提升测试频率在脉冲群抗扰度测试的应用，将任意可调整的频率范围提升至500KHz或1MHz。

7．用户自编测试试验模式（主机设置有存贮键/读取键）。

1、脉冲群发生器

2、电源线

3、高压高频同轴线

4、网络输出线

5、四芯电缆线

6、说明书
