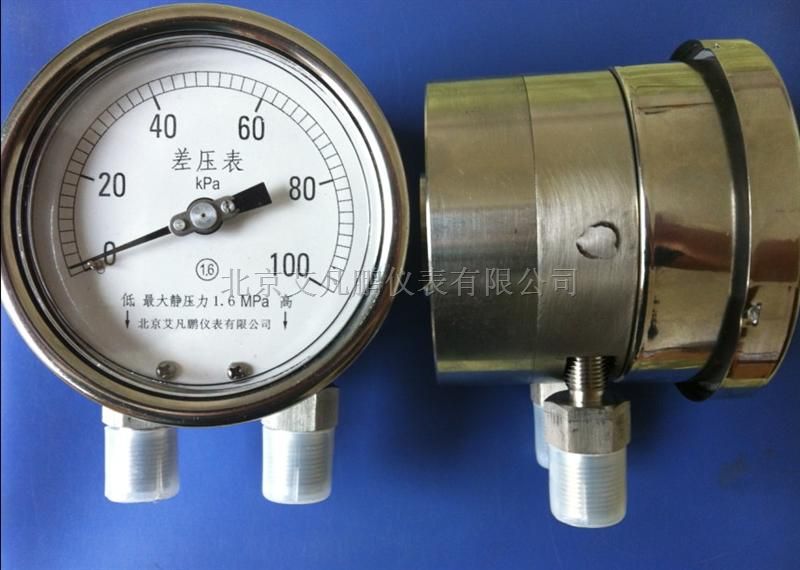

油压差表

不锈钢差压表（以下简称仪表）适用于化工、化钎、冶金、电力、核电等工业部门的工艺流程中测量各种液（气）体介质的差压、流量等参数。仪表结构全部采用不锈钢制成，其中的测量系统（双波纹管急连接部件）、导压系统（包括接头、导管等）采用特种结构设计合理、工艺先进、具有体积小、重量轻、稳定性好、使用寿命长、外观新颖、适应性强等优点。仪表接头的连接形式有平行式（可直接与三阀组连接）和斜式两种，能够适应不同客户的配套安装。

编辑本段结构原理

仪表采用双波纹管结构，即两只波纹管分别安装在“工”字型支架两侧的对称位置上。“工”字型之架的上下两端分别为活动端和固定端，中间由弹簧片相连接；两只波纹管与表壳上的低压接头相连，齿轮传动结构直接安装在支架的固定端。并通过拉杆与支架的活动端相连接；度盘则直接固定在齿轮传动机构上。当施加不同压力（一般高压端高于低压端）时，两波纹管作用在活动支架上的力则不相等，使分别产生的位移，并带动齿轮传动机构传动并予放大，由指针偏转后指示的差压值。

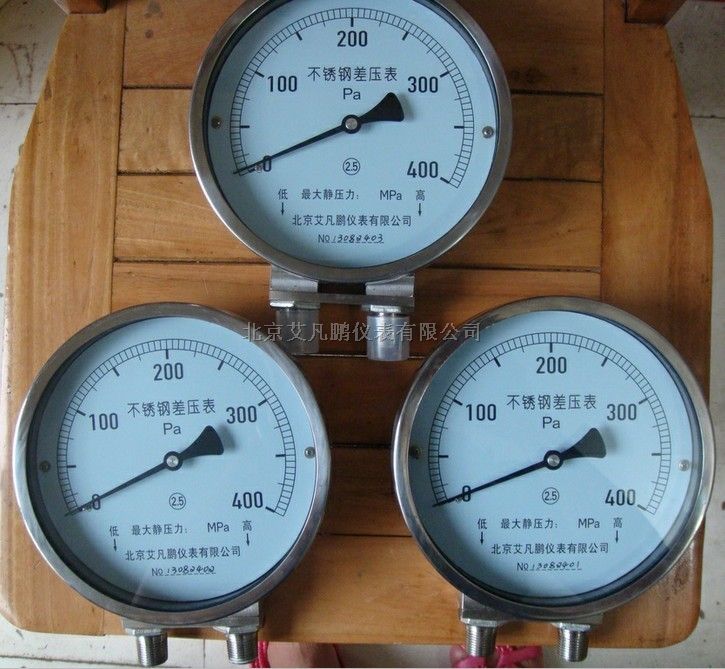

  不锈钢差压表

编辑本段技术指标

1,差压的测量范围、公称工作压力、精确度等级及接头螺纹尺寸；

差压的测量范围		公称工作压力		精确度等级	接头螺纹尺寸
0~100~160~250~400~600~100	KPa	60100160250400600	KPa	2.5	M20x1.5NPT 1/2
0~0.160~0.250~0.40~0.60~10~1.60~2.5	MPa	11.62.5461010	MPa

^[1] 2,导压系统及外壳等材料

  差压表安装尺寸图

零件名称	材质牌号（代号）
接头、导管	OCr17Ni12Mo2（316）
波纹管	OCr17Ni14Mo2（316L）
表壳、表盖、表环	OCr18Ni9（304）

3、外型及安装尺寸：见图1、图2、图34.使用环境温度：-40～70℃5.抗工作环境振动：V.H.3级6.重量：约1.5kg 7.仪表外壳防护等级：IP54 8.仪表技术性能符合企业标准Q/YXBM831-1997《不锈钢差压表》
