电流传感器
- 价 格：
- 25.00
- 型 号：
- YDG-HSD-1-100A
产品介绍

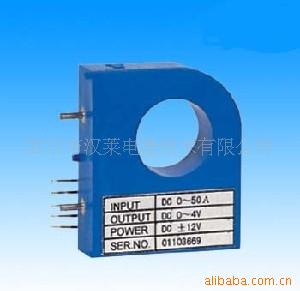

电流传感器
| 品牌 | 雅达 | 型号 | YDG-HSD-1-100A |
| 种类 | 温度 | 材料 | 聚合物 |
| 材料物理性质 | 绝缘体 | 材料晶体结构 | 多晶 |
| 制作工艺 | 集成 | 输出信号 | 模拟型 |
| 防护等级 | QB/44160017 113－2002 | 线性度 | 优于0.2%（%F.S.） |
| 迟滞 | ＜1.0%1N（%F.S.） | 重复性 | ＜1.0%1N（%F.S.） |
| 灵敏度 | 小于10µs | 漂移 | 优于±100ppm/℃ |
| 分辨率 | 125*125 |
主要功能与特性
- 可以测量任意波形的电流，输出端能真实地反映输入端电流或电压的波形参数
- 采用温度补偿电路进行控制，有效减小温漂对测量精度的影响，确保测量准确
- 精度高、安装方便、售价低
◇ 型号描述及参数
| 例如：YDG－HSD－1－100A名称：霍尔电流传感器输入：0～100A（AC或DC）输出：0～4V（AC或 DC） | 订货须知：订货时，请用户指定参数。 |
◇ 性能指标
■ 过载能力：2倍连续、20倍1秒■ 准确度：＜1.0%1N■ 线性度：优于0.2%■ 失调电压：小于±20mV■ 温度漂移：优于±100ppm/℃■ 反应时间：小于10μs■ 频率特性：0～10kHz■ 工频耐压：AC2kV/min.1mA■ 工作环境：0～45℃■ 工作电源：±12V～±15V，＋12V，＋15V■ 电源耗电：≤30mA■ 阻燃特性：UL94－V0■ 保护：内置电源浪涌、极性反接保护■ 执行标准：QB/44160017 113－2002■ 外壳材料：阻燃塑料(蓝色)■ 隔离：输入/输出隔离■ 结构：引脚接线◇ 引脚接线
1、正工作电源端 2、负工作电源端 3、测量输出端 4、公共接地端◇ 注意事项
- 工作电源、输出端必须正确连接，不能错接
- 对于两个电位器，请不要随意调整，若需调校，用小螺丝刀慢慢旋转至所需精度即可
- 原边母线的温度不应超过60℃
- 当电流母线填满原边穿线孔时，获得的测量精度
- 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米
- 测直流电流时，电流方向与产品外壳上所标的箭头同向时，才能得到正向输出
- 选型时，请特别注意输入线的线径及外形尺寸，以选择能满足要求的产品。
◇ 外形尺寸
