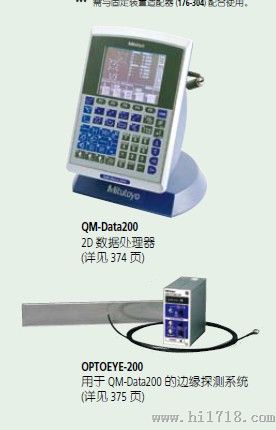

三丰显微镜数据处理器

QM-Data200
264 系列 — 2D 数据处理器
技术参数
分辨率 : 0.0001mm
程序功能 : 工件测量程序生成、执行、编辑
统计处理 : 数据数、值、最小值、平均值、
标准偏差、范围、柱状图
要素记忆 : 最多一千个
可调用要素 : 点、线、圆、距离、椭圆、矩形孔、
长圆孔、交点和夹角
可键入要素 : 点、线、圆
显示系统 : 单色图像液晶显示 (320 x 240 点 ,
带有 LED 背光)
测量结果文件输出 : RS-232C输出(CSV格式 , MUX-10F
格式)
显示语言 : 日语、英语、德语、法语、意大
利语、西班牙语、葡萄牙语、捷
克语、汉语 (简体／繁体)、韩语
数据输入 : RS-232C, X/Y/Z 轴信号 , 脚踏开关
数据输出 : RS-232C, 打印机 , 软盘驱动器
电源 : 100V AC - 240V AC
重量 : 2.9kg (直立安装型)
2.8kg (卧式安装型)
QM-Data200
直立安装型
? 图形显示
利用图形端口，测量信息和数据可在带背
光的液晶显示屏上显示。您选择的几何要
素通过检测向导进行显示。测量图和闪烁
光标可指示检测点和检测次序。随着光标
的指示，简单点击检测点，即使是一个初
学者也能很容易地完成测量，这种方法提
高了操作精度，减少了测量误差和测量时
间。
? 直观的面板设计
QM-Data200 采用“几何图形键”加速测量
过程。对标准几何特性及其组合的常规测
量被设计为前面板的几何图形键。只要轻
点几何图像键选择测量项目，即可快速准
确地完成测量。这种方式提高了操作效率，
减少了操作错误，节省了操作时间，降低
了成本。
QM-Data200 是一种几何解析装置，适于投
影仪之类的光学仪器。它具有强大的 2D 测
量功能和及其简单的键操作。QM-Data200
处理器提高了操作人员的生产效率，减少
了误差，节省了总的测量时间和降低了生
产成本。
特点
?大型液晶显示屏上的信息图形显示使得
测量操作简单易行。
?常用的组合测量 (如两圆的间距) 具有单键
快捷方式。
?采用 AI (测量项目自动识别) 功能，可免
除测量指令的重复键入。
?具有测量步骤学习功能，重复测量模式
下具有测量位置导航功能。
?用户菜单功能允许用户注册测量指令或
工件测量程序，创建用户自己的菜单。
?可进行数据处理结果的公差检验及各个
项目的统计处理。
?可将测量结果以 (CSV) 格式输出到“MSExcel”。
?利用软盘驱动器选件可将测量程序和测
量结果存到软盘中。
? 两种型号可供选择 ：角度可调的独立型
和可安装于投影仪上的悬臂固定型。
* Microsoft Excel 是微软公司的注册商标
