三丰显微镜

TM-500
176 系列 — 工具显微镜

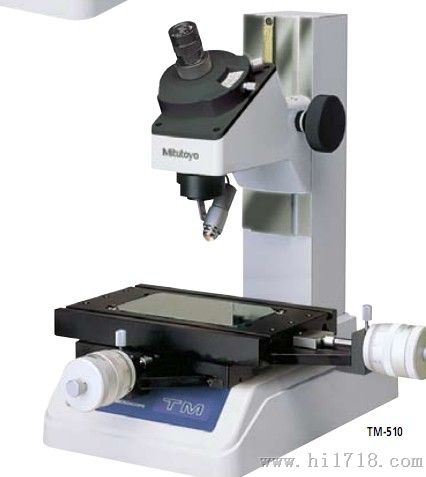

三丰公司 TM 系列工具显微镜适于测量加
工工件的直径和角度，安装可检测螺丝和
齿轮形状。小型化设计，十分适于在车间
等狭小空间使用。
特点
?转动刻度盘，对准十字线分划板与工件
图像，实现角度测量。
?照明强度可调。
技术参数
观察图像 : 正像
光管 : 单目目镜 (屈光度可调)
俯角 : 30o
分划板 : 90o 十字线分划板
(176-126)
角度分度值 : 范围 : 360o
最小读数 : 6' (使用游标)
目镜 : 15X (176-116), 视场范围 : 13mm
可选 : 10X, 20X
物镜 : 2X (176-138), 工作距离 : 67mm
可选 : 5X, 10X
总倍率 : 30X
透射照明
? 光源 : 钨丝灯泡 (24V, 2W)
? 功能 : 带有绿色滤光片 , 光强度可调
表面照明 :
? 光源 : 钨丝灯泡 (24V, 2W)
? 功能 : 光强度可调
电源 : 100/110/120/220/240V AC, 50/60Hz
重量 : 13.5g (14.5kg

选件
176-115: 10X 目镜 (视场范围 : 13mm)
176-116: 15X 投影镜头组 *
176-117: 20X 目镜 (视场范围 : 10mm)
176-139: 物镜 , 5X (W.D.: 33mm, N.A.: 0.10)
176-137: 物镜 , 10X (W.D.: 14mm, N.A.: 0.14)
164-161: Digimatic 微分头
(测量范围 : 50mm, 读数 : 0.001mm)
164-162: Digimatic 微分头
(测量范围 :2"/50mm, 读数 :.00005"/0.001mm)
152-390: X 轴微分头
(测量范围 : 50mm, 读数 : 0.005mm)
152-389: Y 轴微分头
(测量范围 : 50mm, 读数 : 0.005mm)
152-391: X 轴微分头
(测量范围 : 2", 读数 : .0001")
152-392: Y 轴微分头
(测量范围 : 2", 读数 : .0001")
611635-041: 矩形量块 (25mm)
611675-041: 矩形量块 (50mm)
611201-241: 矩形量块 (1")
611202-241: 矩形量块 (2")
383038: 卤素灯泡 (24V, 2W)
176-204: 适于 Z 轴测量的指针式千分表附件
965013: 适于 Digimatic 微分头的 SPC 电缆
固定和工作台附件
990561: 工件夹 (2 个／套)
176-106: 适于 TM-505 旋转工作台 (有效直径 :66mm)
172-196: 适于 TM-510 旋转工作台 (有效直径 :100mm)
176-105: 适于 TM-505 的旋转式中心架
(工件直径 : 70mm)
172-197: 适于 TM-510 的旋转式中心架
(工件直径 : 80mm)
172-378: 带有夹钳的 V 型块
(工件直径 : 25mm)
176-107: 带有夹钳的支架
照明元件
176-366: 环形光纤照明装置
176-203: 双灯反射照明器
176-344: 双光纤照明装置
分划板
176-111: 同心圆
(?4mm 以下、0.05mm 半径增量)
