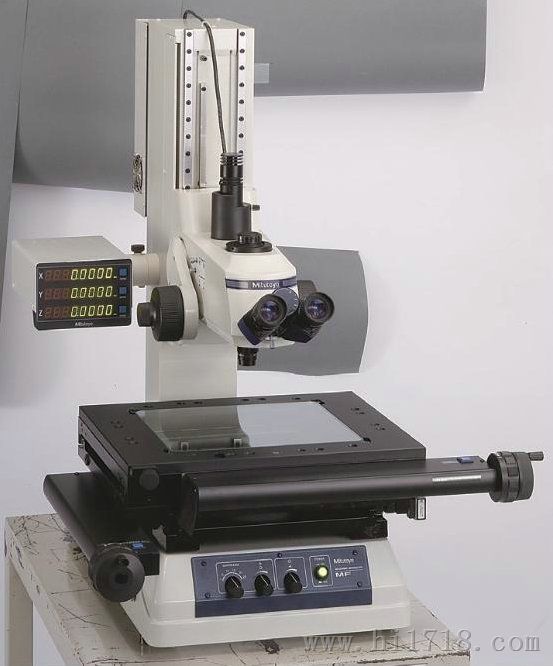

三丰MF系列显微镜

MF-U
176 系列 — 高倍率多功能测量显微镜
特点
?可观察清晰无闪光正像，且视场开阔。
?测量精度在同类设备中
(符合 JIS B 7153 标准)。
?证明高 -NA 目标来自于 FS 光学系统 (长工
作距离型)。
?金属和测量显微镜的功能相结合，提供
了高分辨率观察和高精度测量的方法。
?照明装置 (反射／透射) 可选用高亮度 LED
灯泡或卤素灯泡 (必选)。
?利用可变孔径光阑即光圈 (反射／透射) 可
在无光衍射时进行观察测量。
?各类标准工作台的尺寸达到
400 × 200mm。
?快速释放装置便于在测量工件大或测量
工件数量多时快速移动工作台。
?高倍放大目镜，观察倍数高达 4000X。

?低噪音设计。

技术参数
观察图像 : 正像
光管 : Siedentoph 型 (可调瞳距 :
51 - 76mm),1X 光管镜头 , 双目目
镜 (俯角 : 30o), 十字投影法 , 带有
TV 插板 , 光通比 (目镜 /TV 插板 :
50/50)
目镜 : 10X (视场直径 : 24mm),
可选 : 15X, 20X
转盘 (选件): 手动或电动旋转盘
物镜 (选件): 从 1X - 100X 的 M / BD Plan Apo 物
镜 (参见J-36页)
透射照明
? 光源 : 卤素灯泡 (12V, 50W)
? 光学系统 : 带有可调整光圈的远心照明系统
? 功能 : 光强度可调 , 无级亮度调节
表面照明
? 光源 : 卤素灯泡照明选件 (光纤冷光照明)
? 光学系统 : 带有可调整光圈的科勒照明系统
? 功能 : 光强度可调 , 无级亮度调节
显示装置 :
? 轴数 : 2 轴或 3 轴
? 分辨率 : 0.001mm / 0.0005mm / 0.0001mm /
.0001" / .00005" / .00001"
? 功能 : 调零 , 方向转换 , 数据输出
(通过 RS-232C 接口)
电源 : 100/110/120/220/240V AC, 50/60Hz
重量 : 65.5kg (505C, 1010C) / 69.5kg (2010C)
/ 130kg (2017C) / 138kg (3017C) /
144kg (4020C)
