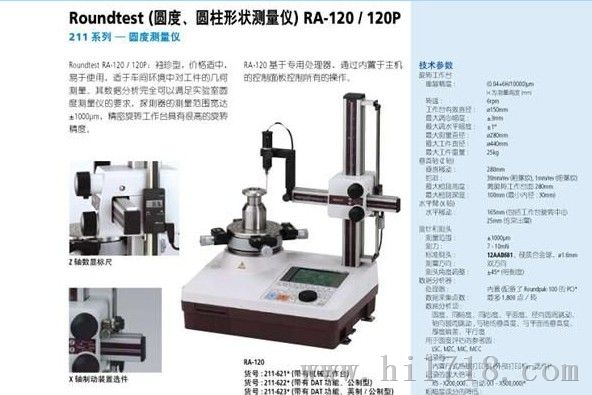

| RA-120真圆度仪-详细参数
真圆度仪产品说明:
真圆度仪的旋转台旋转精度*1 (0.04+ 6H10000)μm,H=测量高度(mm) 旋转速度 6rpm 工作直径 150mm 中心范围 ±3mm 升降范围 ±1 探测直径 280mm 工件直径 440mm 工件重量 20kg 垂直圆柱位移范围280mm带有数显刻度精微进给粗进给:约30mmrev.微进给:约1mmrev 测量高度(OD) 280mm 测量高度(ID) 280mm 测量深度 100m2m使用标准测头时(12AAB681) 水平支臂位移范围 165mm 粗微进给精进给:约30mmrev.微进给:约1mmrev. *±3mm摆动 空气补给空气压力390kpa(4kgfcm2) 空气消耗45升min 探头与测针测量范围 ±1000μm 测量力70至100mN(7至10gf) 测量方向双方向切换测头 标准测头(12AAB681) 硬质合金球,1.6mm 满刻度范围(模拟指示范围) --- (不提供模拟仪)
|
