A.用途：

　　HL8-4616型百分表自动检查仪主要用于测量和检定量程为0－5mm、0-10mm、0-30mm、分度值为0.01mm的公制百分表，量程为0-0.2″、0-0.4″、分度值为0.0005″及量程为0-1″、分度值为0.001″的英制百分表。

B. 特点：

• 集机、光、电及计算机控制与数据处理为一体，快速自动检测。

• 结构紧凑，目视屏清晰，卡表及对中心的操作方便、快捷。

• 光电自动瞄准测点，微机实时显示误差值及误差曲线。

• 可即时输出检测报告单。

C.主要检测项目：

• 0－5mm、0-10mm公制百分表：正向示值总误差、正反向示值总误差、任意0.1mm示值误差、任意0.5mm示值误差、任意1mm示值误差、任意2mm示值误差、回程误差。

• 0-30mm公制百分表：正反向示值总误差、任意1mm示值误差、回程误差。

• 0-0.2″、0-0.4″英制百分表：总行程示值误差、前2¹/₃转的示值误差、回程误差。

• 0-1″英制百分表：总行程示值误差、前2¹/₃转的示值误差、回程误差。

• 用户自定义检测的选项。

D.技术规格：

1.测量范围：...............................0-30mm

2.自动检测速度：............≤30s/块(0-10mm公制百分表)

3.仪器分辨率：.............................0.1μm

4.重复性误差：.............................1μm

5.回程误差：...........................≤1μm

6.仪器误差：............................ ≤1.5μm

7.仪器净重：.............................30kg

8.仪器毛重：..........................160kg

9 .主机外形尺寸(长×宽×高)........400mm × 220mm × 450mm

10.包装箱外形尺寸(长×宽×高)........1500mm × 1250mm × 900mm

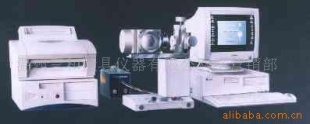

1.主机......................1台

2.微机......................1台

3.激光打印机...............1台

4.电箱.......................1个

5.冷光源......................1套

6.0-10mm公制百分表........1个

7.垂直度检具..............1套
