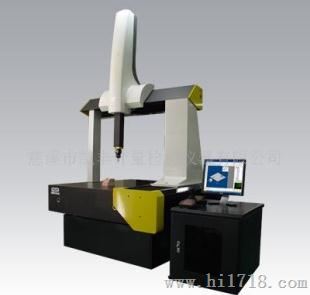

全自动三坐标测量机

品牌

台湾

型号

CMS-554C

仪器用途：
   CMS-554C系列全自动三坐标测量机系列采用移动桥式结构,显著的提高了运动性能.全花岗石工作台.道轨.横梁和Z轴,具有相同的温度特性和刚性,并通过有限元分析,动态特性分析.从而使整机具有了高的稳定性和可靠性。全自动三坐标测量机系列广泛的应用于机械制造.电子.汽车.五金.塑胶.模具等行业中，可以对工件的尺寸，形状和形位公差进行精密检验，从而完成零件检测，外形测量，过程控制等任务。

仪器特点：

驱动系统： 侍服电机
控制系统： RENISHAW UCC1
探测系统： RENISHAW PH10T+TP20
测量软件： CMM-manager
测量速度： 300mm/s

仪器规格参数:
仪器型号 CMS-554C CMS-665C CMS-886C CMS-10108C
CMS_574C CMS-685C CMS-8106C CMS-10128C
CMS-584C CMS-6105C CMS-8126C CMS-10158C
行程 X 500
600 800 1000
Y  500/700/800
600/800/1000 800/1000/1200 1000/1200/1500
Z 400
500 600 800
结构形式 移动桥式
移动桥式 移动桥式 移动桥式
空间精度 MPEe=(3.0+L/256)um
MPEe=(3.0+L/200)um
分辨率 0.5um
0.5um 0.5um 0.5um
外型尺寸 1.21*1.3/1.5/1.6*2.33
1.31*1.4/1.6/1.8*2.53 1.66*1.9/2.1/2.3*2.85 1.85*2.1/2.3/2.6*3.25
整机重量： 980/1120/1200
1100/1250/1400  2200/2460/2720 2600/2880/3300
承重 400
500 600 800
包装外型尺寸 1.3*1.6/1.8/1.9*2.22
1.4*1.7/1.9/2.1*2.42 1.9*2.3/2.5/2.7*2.4 2.4*2.45/2.65/2.95*2.4
工作环境

电源      220V+(-)10% 50/60Hz

空气流量
120L(min(0.4MPa)

气源压力
>=0.5MPa

温度范围
20+（-）2摄氏度
