硫酸浓度计

品牌	国产	型号	CN10/kf102
类型	酸碱浓度计

一、仪表的基本原理和框图
１、仪表的基本原理
由放射源产生的伽玛射线穿过管道中的被测介质，其中一部分射线被介质散射和吸收，剩余部分射线被安装在管道另一边的探测器所接收，介质吸收了多少射线，与被测介质的密度呈指数吸收规律：

I=I0•e－upd ———————————————————————————————①
??= ln ————————————————————————————②

C=

C=f(ρ)———————————————————————————————————④

C*=KC×（ρ－１）＝KC×ρ*—————————————————————⑤

ρ*=ρ-1——————————————————————————————————?

MF=KC×F×(ρ-1)吨/小时——————————————————————⑦

=KC×F×(ρ-1)/3.6 公斤/秒

　　 —————————————————————————————⑧

将瞬时量ＭＦ对时间进行累计,就得到累计量Ｑ。

Q=MF×t——————————————————————————————————?

在式①、②、③、④、⑤、⑥、⑦、⑧、⑨中：
I0─────—未穿过待测样品时的射线强度
I ──────穿过待测样品时的射线强度
d ──────待测样品的厚度
μ──────待测样品的质量吸收系数
ρ──────矿浆、硫酸、盐酸等的混合密度
C ──────矿浆、硫酸、盐酸等的重量百分比浓度
C* ──────矿浆、硫酸、盐酸等的体积百分比浓度
ρ矿 ─────矿石密度
MF ─────瞬时质量流量（瞬时干矿量）
KC ─────ρ－C变换系数
F ─────矿浆的流量
Q ─────干矿累计量
由以上公式可知只要准确测出I、I0、F，即可得出ρ、C、MF和Q。
２、仪表的框图（图１）

图１（仪表框图）
二、仪表的主要用途
本仪表是通用型在线分析仪表，可广泛用于石油开采、炼油、化工、煤炭、冶金、矿山、轻纺、水利、食品等工业部门。由于是非接触式在线测量，因此特别适用于高温、高压、高粘度、剧毒、深冷、易燃、易爆的密闭系统中工艺参数的在线测量（例如密度、浓度、瞬时质量流量），这是常规仪表无法比拟的。
仪表在各工业现场中的用途：
１、在线密度计
可测定各种流体、半流体或混合物的比重。例如测定钻井泥浆、固井泥浆、压裂液、砂浆、矿浆、重介质选矿、混凝土、糖浆、纸浆、石油产品、水煤浆、浮选液、及其它各种溶液和流态化工制品随机比重的测定，精度可达5×10－4 克/立方厘米。
２、在线浓度计
测定各种溶液或混合物的重量百分比浓度或体积百分比浓度。例如测定矿浆、泥浆、水煤浆、砂浆、压裂液、铝厂氢氧化铝溶液等的浓度,精度可达0.2%。
３、干矿测量仪
KF-103微机干矿测量仪外配各种体积流量计，可测定流体的质量流量（即单位时间内流过的干物质量）。大量用于各种流体输送过程中的计量和生产工艺过程的控制。
４、测定硫酸、盐酸及碱溶液的浓度
专用于硫酸、盐酸生产过程中其浓度的在线测量。
总之一切需要检测物料密度以及与物料密度有关的工艺参数的现场，均可选用本公司生产的KF系列同位素工业仪表。
三、仪表的主要技术特点
KF-102、KF-103、KF-102S、KF-102H、KF-102A系列微机工业仪表与国内外同类仪表相比，具备如下的技术特点：
１、电脑控制实现仪表智能化

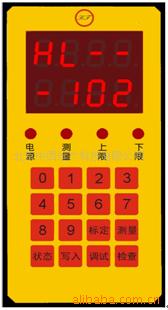

选用MCS-51单片机，8K-EPROM、2K-E２PROM、8K-RAM ，4只发光二极管作测量、电源、报警，可键盘输入各种工艺参数，可键盘选择显示参数类型及电流输出类型，双四位数码管显示工艺参数。
２、密度、浓度、质量流量高精度测量
KF系列仪表的测量精度与德国Berthold公司（LB-370系列、LB-371系列）、美国KAY-RAY公司（6500系列、6500F系列）及澳大利亚Amdel公司（AM624系列）的同类产品相同。
３、高可靠性、高稳定性
进口元件组装，严格的生产工艺，严格的例行实验，新式的稳峰技术确保仪表长期稳定的运行。
４、现场安装调试简单，操作方便
管道卡式安装，采用量程内两点标定法，可选择显示多种工艺参数，停电、重新来电无需进行任何操作，仪表自动转入在线测量状态，维护量小。
５、多功能，充分满足生产工艺需要
仪表可同时测量密度、浓度、瞬时质量流量及累计干矿量，并有数据存储功能，在在线测量过程中可随时调出并显示所需工艺参数。
６、快速灵敏，时间常数短，统计涨落小
采用特殊技术，将时间常数缩短到2～5秒，统计涨落却非常低，该指标远远超过国内外同类仪表水平，可构成高质量自动控制系统。
７、完善的自检和自调试功能
８、采用电可擦除技术，标定常数永远不会丢失和冲乱。
９、特殊的抗干扰措施，在强干扰工业现场仍能正常稳定的运行。
１０、安全性能高
仪表选用铯-137放射源，所用强度与国内外仪表相比最小。一般使用2～5毫居，管道直径为450毫米时，只需用20毫居。这在国内外是独有的、先进的。射源容器有锁闭开关，泄漏量距放射源1米处，远低于国家规定的居民安全标准，用户可放心大胆的使用。
四、仪表的主要技术指标
KF系列仪表的技术指标是一样的。如果仪表只用于测量和控制密度、浓度，请选用KF-102系列仪表；如果要求测量和控制质量流量、干矿量或二元混合液中任何一种物质的质量流量及干矿累计量时，请选用KF-103系列仪表；如果要求测量硫酸、盐酸、碱的浓度，请选用KF-102S硫酸浓度计、和KF-102H盐酸浓度计和KF-102A碱浓度计。
主要技术指标如下：
●密度测量范围： 0.3～3克/立方厘米
●密度测量精度： 0.0005～0.08克/立方厘米
0.0002克/立方厘米(精度)
●浓度测量精度： 0.2%～1%
●流量测量精度： ±0.2～±0.5%(为配套流量计的精度)
●质量流量测量精度： 优于±1.0%(质量流量率一般可在±0.5%)
●累计时间： 可按小时、班、天累计，最长达一个月
●稳定性： 现场长期运行，确保运行精度
●测量管径： 70～450毫米
●放射源强度： 1～20毫居
●电缆信号传输能力： 1000米
●防爆探头等级： ｄⅡｃ(旧规则为B4e)
●泄漏剂量： 16微西弗/天
●时间常数： 2～5秒(快速)、64秒(慢速)
●环境温度： 主机0～45℃，探头-20～+65℃
●环境湿度： 主机85%，探头95%（相对湿度）
●输出信号： 双四位显示，显示参数及输出信号类型可键盘选择。
●上下限报警： 可键盘设置，如果用户需要可提供继电器触点输出
●放射源衰减： 微机自动补偿
●主机外形尺寸： 143×73×310毫米，主机开孔尺寸为138×68毫米
●安装形式： 主机为盘式安装方式,探测器为管道卡式安装
