WY8602A多制式视频信号发生器
- 价 格：
- 电议
- 型 号：
- WY8602A
- 品牌/商标：
- 无仪
- 企业类型：
- 制造商
- 原产地：
- 上海
产品介绍

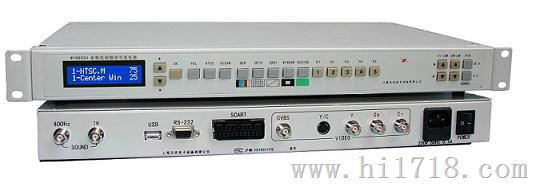

WY8602A多制式视频信号发生器
WY8602A多制式视频信号发生器采用数模变换技术产生精密的模拟电视测试信号，它提供PAL，NTSC，SECAM派生九种彩电制式的70幅测试图像，发生WSS（宽频信号）（选购件）。以CVBS，Y/C，Y Cb Cr以及SCART方式输出，音频输出： 400 Hz 、1 kHz，正弦波。用于测试和调整所有视频产品，假如电视机和录像机。
它具有USB和RS-232接口，可进行控制和下载用户所需图案（选购件）。仪器采用表面贴装和多层涂金印板的先进工艺。
一 制式支持（共9种）：
| 制式 | 行数 | 行频（Hz） | 场频（Hz） | 副载波（Hz） | |
| PAL | PAL-B，D，G，H，I | 625 | 15625 | 50 | 4433618.75 |
| PAL-60 | 525 | 15734.264 | 60/59.94 | 4433618.75 | |
| PAL-M | 525 | 15734.264 | 60/59.94 | 3575611.49 | |
| PAL-N | 625 | 15625 | 50 | 3582056.25 | |
| PAL-Nc | 625 | 15625 | 50 | 3582056.25 | |
| NTSC | NTSC-M | 525 | 15734.26 | 60/59.94 | 3579545 |
| NTSC-J | 525 | 15734.26 | 60/59.94 | 3579545 | |
| NTSC-443 | 525 | 15734.264 | 60/59.94 | 4433618.75 | |
| SECAM | 625 | 15625 | 50 | 4406250(4250000) | |
二 图像支持（共70幅+10幅下载）：
◇ 亮度
可以进行亮度的调节（支持窗口信号），LCD屏幕行显示高亮度值，第二行显示低亮度值。
三 仪器外形尺寸及重量：
426mm×44mm×260mm 。重量：3kg。
