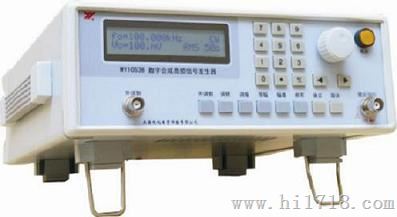

WY1053B数字合成高频信号发生器
WY1053B数字合成高频信号发生器

WY1053B数字合成高频信号发生器

价 格:
电议
型 号:
WY1053B
品牌/商标:
无仪
企业类型:
制造商
原产地:
上海
产品介绍

WY1053B数字合成高频信号发生器

      WY1053B数字合成高频信号发生器(XFG-7升级产品)使用DDS(直接数字合成)技术。频率覆盖范围1Hz ~50MHz,电压输出范围:1mV~1Vrms,(-107dBm~+13dBm),与传统的模拟高频信号源相比,具有高精度,高可靠性,多功能的优点,是新一代的合成高频信号源。


一、特点:
*硬件全集成化,参数调节软件化,使可靠性达到新高度。
*LCD屏菜单式同时显示:频率,幅值,匹配阻抗,调制度等。
*工作模式可分为:载波、调幅、调频(FSK.ASK.扫频功能为选购)。
*频率精度优于10ppm.
*优于-40dBc总谐波失真度。
*优于±0.5dB幅频平坦度。
*调幅度:三位数显,调制度: 0~100%。
*调频:三位数显频偏:0~100kHz。

二、主要技术性能 1.频率特性 1.1 频率范围:
    1Hz~50MHz, 6位显示从1.00000Hz~50.0000MHz.
1.2 频率精确度:
    ±10ppm或±0.05 Hz
2.信号谐波失真(50Ω匹配负载,1Vp-p输出时)     <20kHz:-60dBc
     20kHz~1MHz-50dBc
     1MHz~10MHz:-40dBc      10MHz~50MHz:-30dBc 3.输出特性 3.1 输出幅度范围:     2mV~2Vrms(开路),或1 mV~1 Vrms(50Ω负载) 3.2 输出幅值显示:
    3位有效数显,从1.00mV~1.00V
3.3 输出阻抗:
    50Ω
3.4 稳幅特性(频幅平坦度):
10Hz~10MHz±0.5dB 1Hz~50MHz±1dB
4.调制特性:
  工作模式可分为载波、调幅、调频三种:
4.1 载波特性:
    载波频率范围:1Hz~50MHz正弦波。
4.2 调幅特性: 4.2.1 载波频率范围:10kHz~50MHz 4.2.2 调制频率:内调制时1kHz,外调制时10Hz~100kHz。 4.2.3 调幅度:0~100% 三位数显。 4.2.4调制失真:≤2%(内调制时)。 4.2.5外调制输入:当载波幅值为1VP-P,输入±0.4VP-P外调制信号,能达到100%调幅度。 4.3 调频特性:
4.3.1 载波频率范围:100kHz~50MHz
4.3.2 调制频率:内调制时1kHz,外调制:10Hz~100kHz。 4.3.3 调频频偏范围:1kHz~100kHz三位数显。 4.3.4 寄生调幅:≤2%(内调制)。 4.3.5 外调制输入要求:幅值≤1 Vrms,阻抗1kΩ。 4.4 FSK,ASK 特性:
脉宽,间隔时间10μs~10s可设置。
4.5 扫频特性:
4.5.1 扫频范围 1Hz~50MHz,最小步进1Hz,
4.5.2 扫频速率 10ms~10s.
