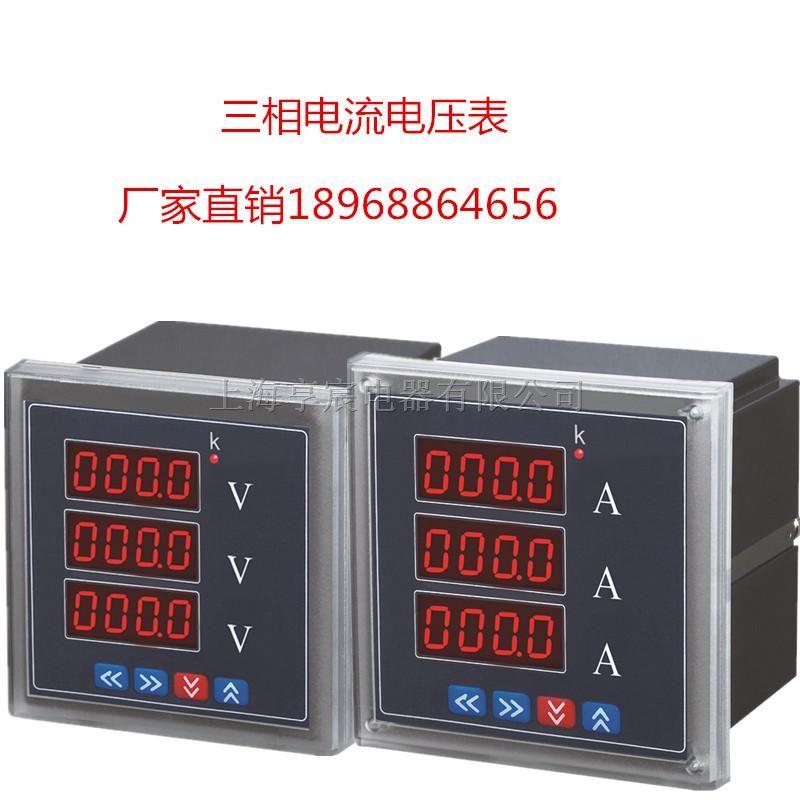

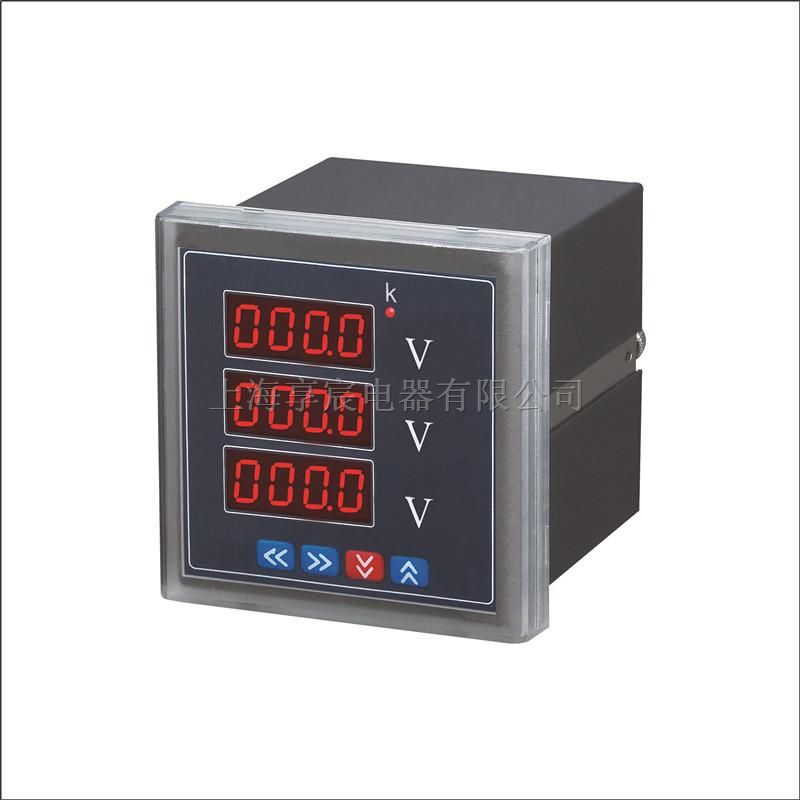

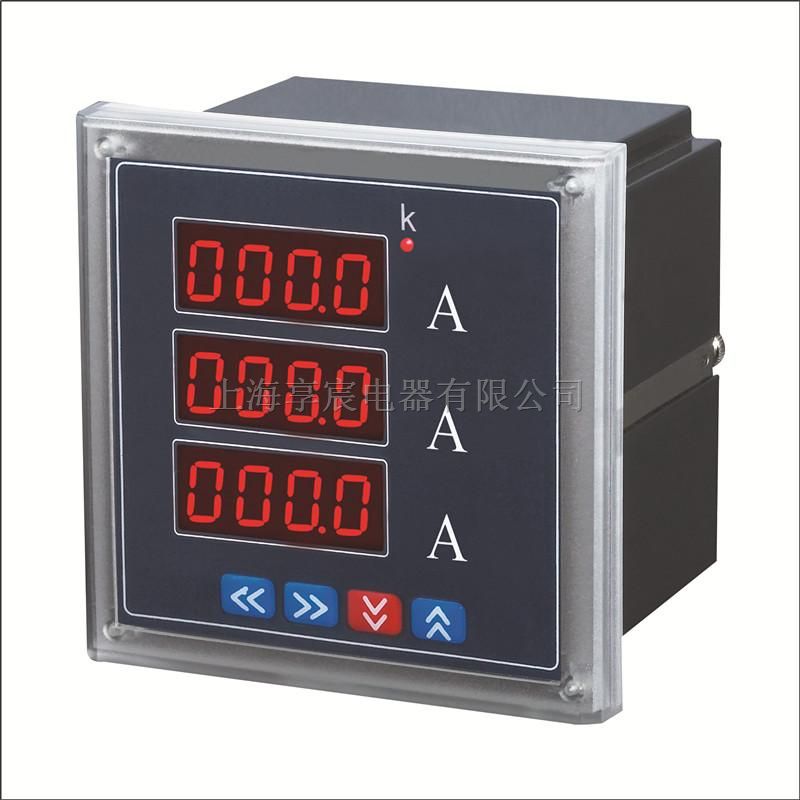

PD204I-9X4三相电流表

PD204I-9X4三相电流表/交流数显表厂家请来电咨询：

多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED 现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议。

主要技术指标

1接线方式:3p3w(三相三线)或3p4w三相四线)

2 信号输入

电流：额定输入电流AC:1A 5

电压：额定输入电压AC:100V 22V 380V

允许过量程：瞬时：电流10陪/5秒, 电压2倍/1秒;持续1.2倍

3 串行通讯:RS485串行接口,modbus协议, RTU格式, 通讯波特率4800,9600可选

4 电量测量范围与精度

电流:0~5A  0.5%

电压:0~450v 0.5%

有功功率:0~9999.999999mw 0.5%

无功功率: 0~9999.999999mvar 0.5%

功率因数:0~1.000 0.5%

频率:45~60hz  +-0.1hz

有功电能(以电度积累和显示):0~9999999.99kwh  1.%

无功电能(以电度积累和显示): 0~9999999.99kvarh  1.0%

5绝缘强度:  IEC60255-5 2kvrms-1min

6 环境承受能力:工作 iec60068-1 和2   0℃~+55℃

储存 IEC60068-1和2   -25℃~70℃

湿热IEC60068-1-3       93%rh 40℃

7适用场合:无腐蚀性气体及金属粉尘，海拔高度<3000m

8 工作电源及功耗:AC(85~265)v或(100~275)v 8va

一、关于通讯

1、仪表没有回送数据

答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：

如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。

2、仪表回送数据不准确

答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。推荐客户去经销商索要下载MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。

二、关于U、I、P等测量不准确

答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率数据有不对现象，一般使用情况下有功数据不对。如果有功电能符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。

另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
