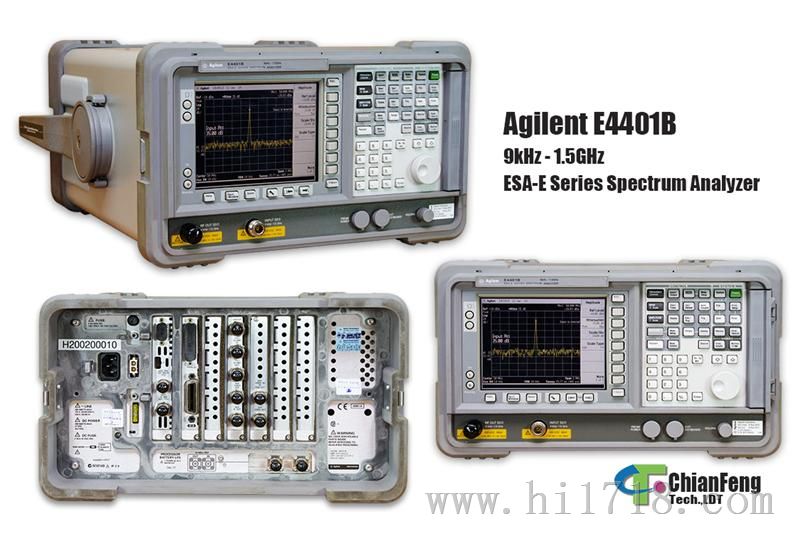

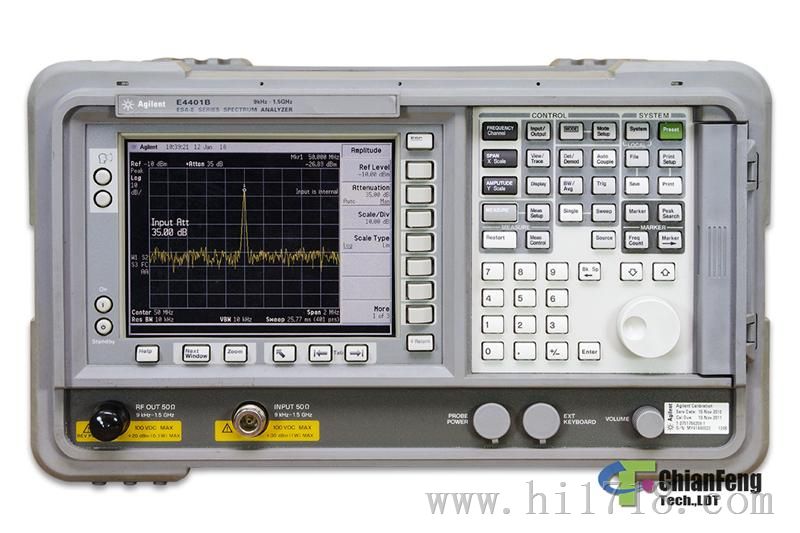

频谱分析仪E4401B

Agilent ESA-L系列具有＞28次测量/秒以及经GPIB为＞19次测量/秒的显示更新速率和先进5ms扫描时间，从而能缩短测试时间并提高生产效率。 测试结果精确    连续锁相合成器提高了频率测量的稳定性和重复性，而自动的辅助调节则提供了连续校准。此外，只需开机5分钟之后便达到规定的性能。 便携运用    可选用的弹性卡入式电池消除了电源线的限制。可选用的12Vdc电源电缆允许直接利用汽车电池进行工作。 封装和结构牢固    Agilent ESA-L系列具有密封的前面板、百叶窗或通风孔，并在侧面安装了风扇，以在各种各样的气候条件下对仪器进行保护，因而特别适于维修现场环境使用。嵌入橡胶的前、后机架能承受运输过程中的剧烈振动。 使用方便    机内帮助按钮可以提供若干关键功能命令和远地编程命令，从而无需携带用户手册。此外，测试由于采用内置极限线和合格/不合格信息而得到进一步简化。内置磁盘驱动器可以对测量结果进行贮存，并能迅速方便地传送到您的PC机上。 成本低★频率范围：9 KHz~1.5 GHz,3.0 GHz和26.5 GHz ★±1.1dB的幅度精度 ★坚固，便于携带的机箱适于在实验室、工厂以及维修现场 使用 ★＞28次测量/秒以及经GPIB为＞19次测量/秒 频率范围 E4411B：50Ω 9 kHz~1.5 GHz E4411B：75Ω (选件1DP)：1 MHz~1.5 GHz E4403B：9 kHz~3.0 GHz E4408B：9 kHz~26.5 GHz

频段		本振谐波次数＝N 中心频
0	1	9 kHz~3.0GHz
1	1	2.85GHz~6.7GHz
2	2	6.2GHz~13.2GHz
3	4	12.8GHz~19.2GHz
4	4	18.7GHz~26.5GHz

频率基准 老化率：±2×10-6/年 调整率：±5×10-7 温度稳定性：±5×10-6 频标计数器 分辨率：可从1Hz选择到100 kHz 精度：±(频标频率×频率基准误差1+计数器分辨率) 频率间隔 范围：0 Hz(零频率间隔) E4411B：100 Hz~1.5 GHz E4403B：100 Hz~3.0 GHz E4408B：100×N2Hz~26.5 GHz 分辨率：4位或2 Hz，取二者中的较大者 精度：频率间隔的±1% 扫描时间 范围：5ms~2000s 精度(5ms~2000s)：±1% 扫描触发：自激、单次、电源、视频、外部、延迟 分辨带宽 范围(-3dB 带宽)：1 kHz~3MHz，按1-3-10顺序分档。 5 MHz(典型值) 精度(1 kHz~3MHzRBW)：±10% (9 kHz，120 kHz和3MHz RBW)：±15% (5 MHz RBW)：±30% 选择性(60dB/3dB带宽比)：＜15：1(典型值) 视频带宽(-3dB) 稳定度 (以1 kHz分辨带宽(RBW)、 30Hz视频带宽(VBW)和取样检波器测量偏离连续波信号的噪声边带) ≥10 kHz：≤-90dBc/Hz+20logN2 ≥20 kHz：≤-98dBc/Hz+20logN2 ≥30 kHz：≤ -100dBc/Hz+20logN2 ≥100 kHz：≤-112dBc/Hz+20logN2 剩余调频 1kHzRBW，1kHzVBW：≤150 Hz P-P×N2，100ms与系统相关的边带，与连续波信号的偏离： ≥30kHz：≤-65 dBc+20logN2 幅度指标 幅度精度 总幅度精度4：±(0.6 dB+频率响应) 在参考设置5上：±0.4 dB 测量范围 显示的平均噪声电平到安全输入电平 输入衰减器范围： E4411B：0~60dB，以5dB步进 E4403B，E4408B：0~65dB，以5dB步进
