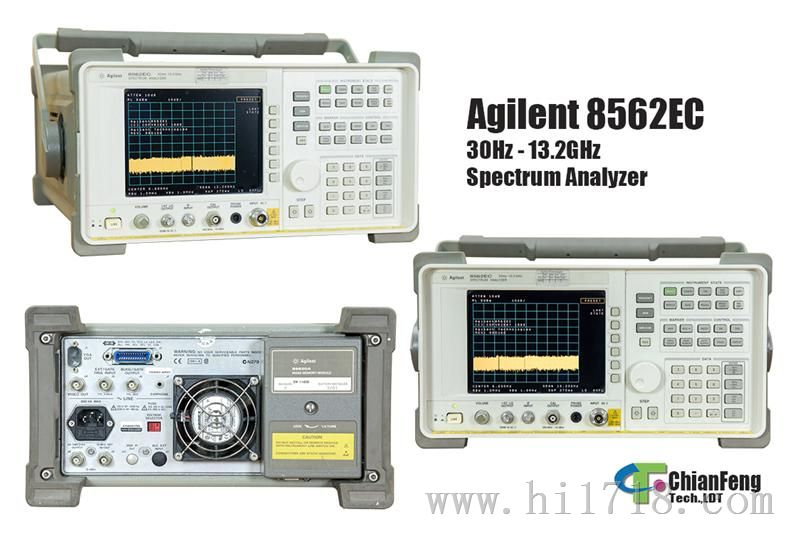

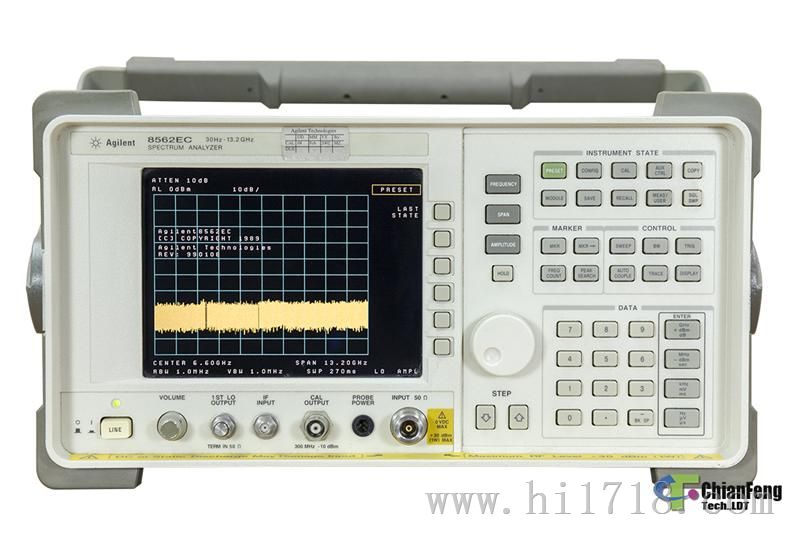

可携式频谱分析仪8562EC

性能

• +/-1.0 dB幅度精度
• 10 kHz偏置时的相噪：<-113 dBc/Hz
• -151 dBm/Hz显示的平均噪声电平（DANL）
• 10 kHz偏置时的相噪：<-113 dBc/Hz

特性

• 1 Hz至3 MHz的快速数字分辨率带宽
• 便携，MIL-PRF-28800， Class 3 rugged
• BenchLink软件可轻松将屏幕图像和数据传送到电脑上 E4444A BenchLink软件

·能从30Hz连接扫描到2.9,6.5,
13.2,26.5,40或50GHz
·分辨带宽1Hz至100Hz，数字式
测量速度
·低的相位噪声和大的动态范围
·精密时基和1Hz计数器分辨率
·邻近信道功率、信道功率、载波
功率和选通视频测量标准
·牢固耐用、符合3类军用标准
·彩色屏幕
·VGA输出
技术指标
频率范围（内混频）：
8560EC：30Hz～2.9GHz
8561EC：30Hz～6.5GHz
8562EC：30Hz～13.2GHz
8563EC：9kHz～26.5GHz;30Hz～26.5GHz（选件006）
8564EC：9kHz～40GHz;30Hz～40GHz（选件006）
8565EC：9kHz～50GHz;30Hz～50GHz（选件006）
频率范围(外混频）：18GHz～325GHz分12个波导频段（不能由8560EC选件002提供）
一般指标
环境指标
　　军用指标：符合第3类军用牢固机箱标准
　　校准周期：2年（8560EC/61EC/62EC/63EC）;1年（8564EC/65EC）
　　预热时间：在普通环境条件下为5分钟
　　温度：-10°～+55℃（工作时）；-51°～+71℃（不工作时）
　　湿度：95%，在40℃条件下持续5天
　　防水性：在16升/小时/英尺2的雨量下不透水
　　高度：15000英尺（工作时）；50000英尺（不工作时）
　　脉冲冲击（半正弦）：30g,持续11ms
　　运输拖架：有6个面和8个拐角的8英寸拖架
电磁兼容性：传导和辐射干扰符合CISPR Pub.11(1990)。除某些
　　指标外，均满足MIL-STD-461 C part4标准。
电源要求
　　用115Vac工作：90～140V rms,3.2A rms max,47～440Hz
　　用230Vac 工作：180～250V rms,1.8Arms max,47～66Hz
功耗;180W（8560EC/61EC/62EC/63EC）;260W（8564EC/65EC）
声频噪音（额定值）：在室温下，强度＜5.0贝尔（ISODP 7779）
尺寸（不带手把，支架，面罩）：337mm(宽)×187mm(高)×461mm(长)
重量（搬运重量，额定值）：20kg
选件002内置跟踪发生器（只用于8560EC）
频率
　　范围：300KHz～2.9GHz
　　精度(取峰值之后)：±(基准频率精度×调谐频率+5%×间隔
　　　　　　　　　　 +295Hz)
　　跟踪漂移（额定值）：5分钟预热之后，可用于1KHz RBW：30
　　　　　　　　　　 分钟预防热之后，可用于300Hz RBW
　　最小RBW：300Hz
幅度
　　输出电平：-10～+1dBm；-10～2.8dBm(典型值)
　　分辨率：0.1dB
　　精度（25℃±10℃）
　　　　 微调：±0.2dB/dB,±0.5dBmax
　　　　 精度：0.75dB
　　　　 电平平坦度：±2.0dB
　　动态范围：95dB(300KHz～1MHz)；
　　　　　　 115dB(1MHz～2.0GHz)；
　　　　　　 110dB(2.0GHz～2.9GHz)
　　功率扫描：10dB范围，0.1dB分辨率
输入/输出
　　RF输出（前面板）：N型（阴），50Ω（额定）
　　外ALC输入（后面板）：BNC（阴），与负向检波器一起使用
