频谱分析仪E4404B

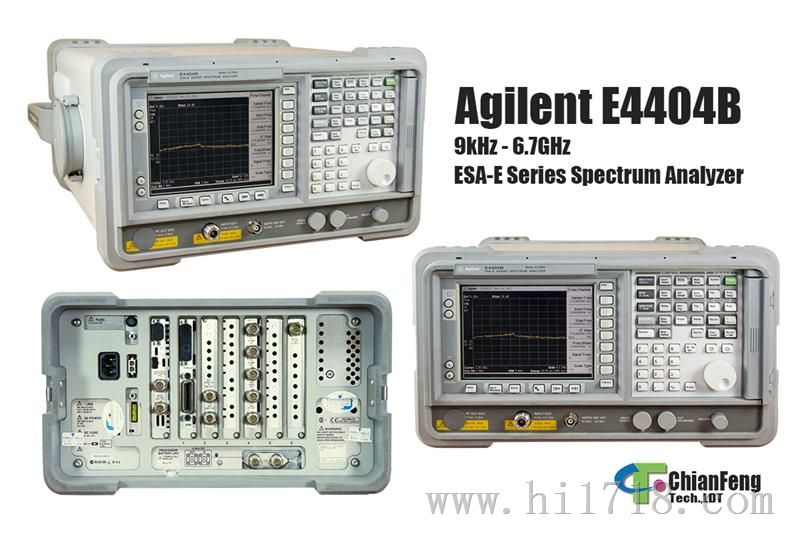

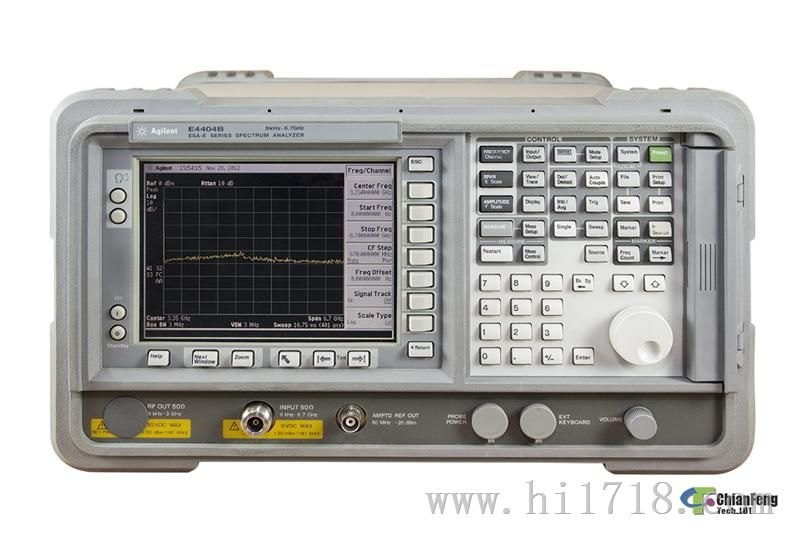

Agilent E4404B

E4404B精度高
工作在整个扫描范围的连续锁相合成器具有更高的精度、稳度和重复性。到3GHz为±1dB以及到26.5GHz

为±2.5dB的出色幅度精度增增加测量的置信度，提高生产率并减小测试容限。幅度修正系数可以为用

户去除与频率有关的影响。
自动本底调整提供扫描之间的连续校准，这意味着无须操作者介入便能维持测量十分精确。
E4404B数字分辨力
利用可选用的数字分辨带宽（RBW）滤波器（10Hz~300Hz）能获得更高的分辨力来区分和测量紧靠在一

起的信号，其狭窄的波形因数（5：1）有肋于测量与载波接近的信号。这些数字RBW滤波器的扫描比模

拟RBW滤波器快80倍，同时还提高了灵敏度。
E4404B宽动态范围
95dB的三阶动态范围（三阶截获为±11dBm）和5dB步进衰减器能看到低电平夫真。借助-151dBm的

灵敏度，可选用的机内前置放大器和快的测量速度，增强了对寄生信号的搜索能力。达120dB的已校显

示范围允许同时显示大，小信号。
E4404B坚固，便于携带
利用桷胶包封的机架、防水面板和屏蔽的通风孔进行保护，能将分析 仪的实验室等级性能带至现场，电池下的快速开关可以在断电情况下工作达1.9小时，而12VDC电源允许与汽车电气系统联用。5分钟的预热无需等待，便可提供测量的高精度，自动本底调整则无论何时以及在温度变化时都能维持测量的高精度。

★测量速度：28次更新/秒
★测量精度：±1dB
★可选用的10Hz分辨事宽滤波器

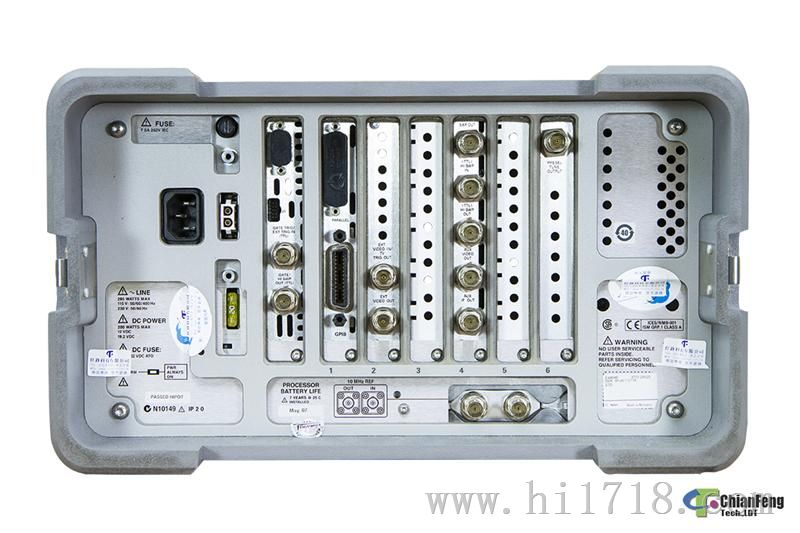

★机箱可容纳6插槽选件卡
★97dB三阶动态范围
★能在现场使用的坚固，便于携带的机箱

频率范围

E4402B 9K/100Hz～3GHz

E4404B 9K/100Hz～6.7GHz

E4405B 9K/100Hz～13.2GHz

E4407B 9K/100Hz～26.5GHz

选件
选件1AX  RS-232和打印机接口
选件1D5  高稳定度时基
选件1D6  时间选通频谱分析仪
选件1DN  跟踪发生器 1.5/3GHz
选件1DP  75Ω输入

选件A4H  GPIB和打印机接口
选件 AYX  快速零范围扫描
选件 AYZ  外混频(E4407B)
选件 B7B  TV触发和屏上图像
选件 B7D  数字信号处理和快速ADC
选件 B7K  电缆故障定位测量套件
选件 BAA  FM解调
选件 BAC  cdmaOne个性化测量
选件 BAH  GSM个性测量
选件 1DS  1.5/3.0GHz前置放大器
