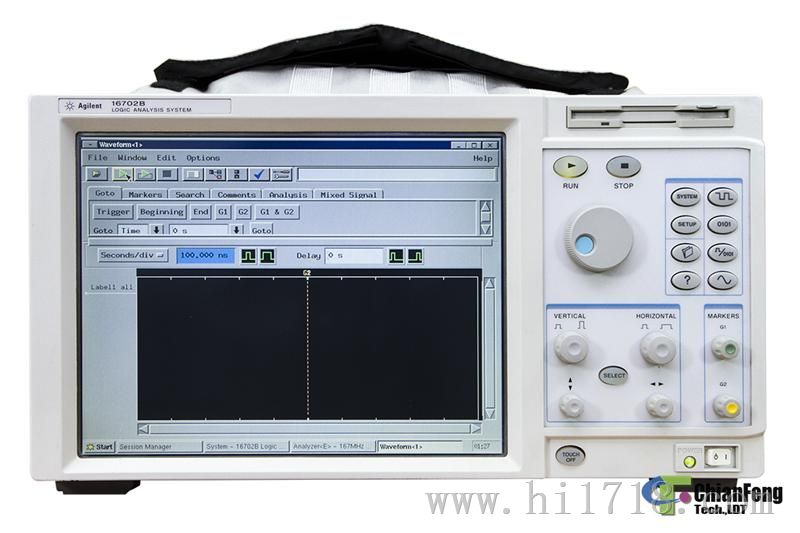

逻辑分析仪Agilent16702B

安捷伦模块化逻辑分析系统提供了的处理能力和灵活性，可以满足您的数字系统调试需求。完善的一系列模块包括全线定时/状态分析仪及示波器和码型发生器。您可以选择适合自己应用的测量模块及探头和分析选项，配置一个解决方案，全面察看系统特性，迅速高效地满足调试和检验需求。

16702B的强大功能、灵活性和易用性能帮助您很快解决困难的设计和集成问题。鼠标和键盘均为标准配置。
内置的 800 x 600 触摸屏
5 个测量模块槽
1 个槽用于仿真模块或多机箱模块
9 GB 硬盘驱动器
内装 40x CD-ROM 驱动器
10/100 BaseT LAN 自动检测
128 MB 系统 RAM
Agilent16702B逻辑分析仪主要技术指标
产品型号： 16702B

产品指标：333MHz状态分析仪
产品信息：·2GHz定时缩放 ·可选8K,32K,128K,2M或40M的存贮器深度 ·VisiTrigger-易于访问常用的触礁发功能 ·能同时测量1020个通道的可伸缩解决方案 　　16702A经改进的灵活而直观的用户界面为您提供熟悉的视窗,以及从制表菜单直接控制分析仪的能力,而不需对若干个弹出菜单进行搜索.简化的调试可提供: ·可使用设置帮助很容易地接到目标和测量设置 ·用经改进的全功能示波器接口透析信号完整性问题 ·用菜单标签迅速访问最常使用的功能 ·在故障查寻过程中,在内置的平板显示器上放大缩小和定位窗口. 技术指标主机箱:5个测量模块,2个仿真模块扩展主机箱:5个测量模块,2个仿真模块通道数:仅用16702A为510,增加16701A扩展主机箱为1020 状态时钟:100MHz至1GHz/S（取决于所选模块）定时采样率:500MHz至4GHz/S（取决于所选模块）存储器深度:4K至4M（取决于所选模块）
